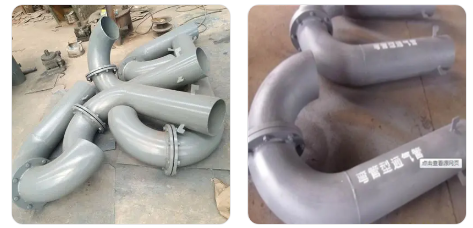

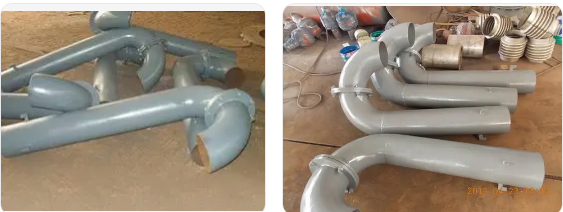

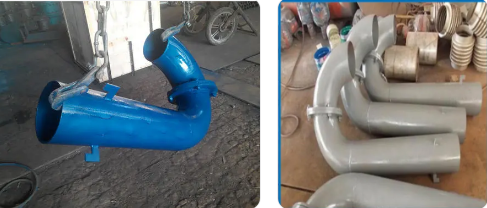

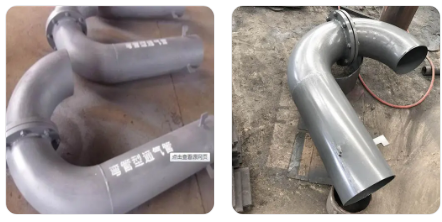

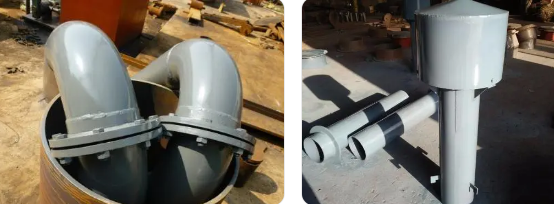

彎管
-
在保證排水系統水封不被破壞是排水系統設計的重要任務,而良好的排水管道通氣系統是保證水封不被破壞十分有效的重要措施.高層建筑中防止橫支管水壓波動,從而保護水封的重要手段是平衡立管內氣壓,尤其是最大負壓區的氣壓.通過設置專用通氣管,使空氣的流動補充能繞開水舌,逸氣及補氣不受排水過程的干擾,及時地將水舌下正壓區的空氣排走.補充水舌上方負壓區空氣的不足量,能較好地平衡立管壓力.通氣系統起著十分重要的作用.
根據某型通氣管升降裝置的工作原理,分析了該裝置的結構優點和存在的問題,提出了該裝置在浮閥制作材料、浮閥定深開啟的穩定性、裝置的隱蔽性等方面的改進建議.
在設計匯合通氣管時，管徑的通用的計算方式是按斷面面積確定，不考慮所對應排水系統所承接排水量的多少。本文擬從理論分析的角度出發，結合實例，用水力計算的方式來確定匯合通氣管管徑，以獲得一種更能貼合通氣系統實際情況的管徑確定方法。
安裝出口活門的軸流泵站,受起動和停泵水錘比較嚴重,常造成葉片損壞、底腳螺栓剪斷和管道凹癟.起動時,活門反復開閉,管內壓力反復升降;停泵時,管內產生以負壓為主的壓力波,從減輕管內壓力變化的角度出發在管道出口端安裝一根通氣管,利用空氣對壓力進行平衡.經試驗,起動時活門反復開閉得到徹底根除,停泵時活門漏水、漏氣現象得到高度緩解,起動時間明顯減少,每根通氣管的安裝工料費不足100元,很具推廣價值.
建筑排水系統是建筑給排水系統的重要組成 部分，直接影響建筑用戶的使用方便，舒適程度及 空氣質量。一個丁況良好的排水系統應能迅速排 除污、廢水，而室內空氣衛生狀況卻能不被污染。 為此，排水管道普遍設置了水封。水封是利用一定 高度的靜水壓力來抵抗排水管內氣壓變化，防止 管內氣體進入室內的措施。水封設在衛生器具排 水口下，水封深度一般為50ram(”。一旦排水管內氣 壓變化值超過水封抵抗能力的最大極限時，就發 生水封破壞。管道中的污濁有毒有害氣體就會人侵 室內。不僅影響室內環境衛生還容易傳播疾病【21。因 此，保證排水系統水封不被破壞是排水系統設計 的重要任務，而良好的排水管道通氣系統是保證 水封不被破壞十分有效的重要措施。通氣系統主 要起三個方面的作用：①提供或散逸室內、室外排 水系統中的氣體達到透氣作用。②提供空氣循環， 防止排水系統出現水封的負壓虹吸及正壓噴濺現 象。③保證迅速而安靜地排水。在排水系統設計 時，應重視通氣系統的設計，特別是改造工程中如 能根據實際情況，適當加強通氣管道的設置，能明 顯改善排水系統的工況，起到事半功倍的作用t31。
排水立管，特別是高層建筑的排水立管，管內 氣壓波動大，通氣管道設置的好壞對排水系統的 工況影響很大181。 在高層建筑中防止橫支管水壓波動，從而保 護水封的重要手段是平衡立管內氣壓，尤其是最 大負壓區(一般在排水橫支管下方)的氣壓。通過設 置專用通氣管，使空氣的流動補充能繞開水舌，逸 氣及補氣不受排水過程的干擾，及時地將水舌下 正壓區的空氣排走，補充水舌上方負壓區空氣的 不足量，能較好地平衡立管壓力191。
(1)環形通氣管和器具通氣管與通氣立管連 接，連接處的標高在衛生器具上邊緣0．15m以上， 且有不小于0．0l的上升坡度。 (2)器具通氣管應設在存水彎出口端。環形通 氣管在橫支管起端的兩個衛生器具之間接出，連 接點在橫支管中心線以上，與橫支管垂直或45。 連接。 (3)專用通氣立管每隔2層設一個，主通氣立管 宜每隔8一10層設一個。結合通氣管的上端的衛生 器具上邊緣以上不小于0．15m處與通氣立管以斜 三通連接，下端在排水橫支管以下與排水立管以 斜三通連接。 (4)專用通氣立管和主通氣立管的上端可在最 高層衛生器具上邊緣或檢查口以上與排水立管通 氣部分以斜三通連接。下端應在最低排水橫支管 以下與排水立管以斜三通連接。 (5)當用H管件替代結合通氣管時，H管與通氣 管的連接點應設在衛器具上邊緣以上不小于 0．15m處。 (6)當污水立管與廢水立管使用一根通氣立管 時，H管配件可隔層分別與污水立管和廢水立管連 接。但最低橫支管連接點以下應設結合通氣管【61。
