管道的鋪設在我們每棟建筑中都是十分重要的，因此管道的安全就必需引起我們的高度注意，那么 我們就有必要了解關于管道補償器的相關知識。
一、補償器的由來 補償的基本意思有彌補缺陷，抵消損失。也有科技方面的補償，當管道輸送介質或管道所處環境有溫 度變化時，管道由溫度引起的熱脹冷縮是不可避免的，如果不采取一定的方式補償該尺寸變化，將會在管 壁內產生很高的應力，通過管道傳至固定管架或設備，當溫差過某一范圍時，溫差應力大于管子可承受的 應力范圍，這時就必須考慮補償問題。

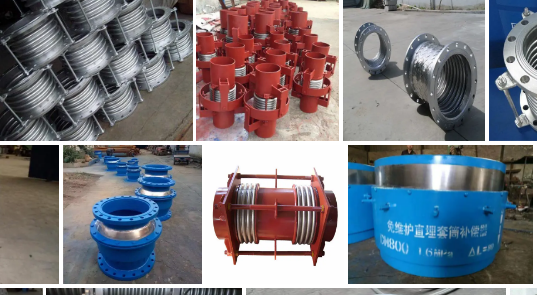

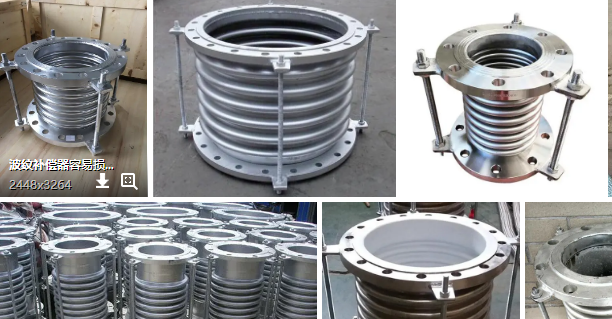

二、補償器的種類 管道補償器簡介：管道補償器分為金屬波紋補償器、非金屬補償器、套筒補償器、方形補償器 等幾大類。金屬波紋補償器、非金屬補償器在使用中比較普遍。 1.金屬波紋補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件） 和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變 形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等 的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。 2.非金屬補償器構成其工作主體的彈性元件是非金屬材質，通常是纖維織物，所以又稱織物補償器。 可以補償管道軸向、橫向、角向位移，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等 特點，特別適用于熱風管道及煙塵管道。
三、補償器的作用 在管系補償設計中，最為經濟的是自然補償，自然補償是利用管道的自然彎曲形狀所具有的柔性來補 償熱位移，顯然自然補償的能力是有限的，當自然補償不能滿足要求時，通常應考慮設置金屬波紋管膨脹 節等補償裝置。 管系所受載荷主要是外力載荷（管道及流動介質自重，內壓，風載，地震荷載等〕和位移載荷，設置 管道補償器的目的在于消除外載作用在設備或管道上的作用力，且可把復雜管系分隔成形狀比較簡單，獨 立膨脹的管段，保證膨脹節的最佳使用效果。管道補償器可以補償吸收管道軸向、橫向、角向熱變形， 吸收設備振動，減少設備振動對管道的影響，吸收地震、地陷對管道的變形量。補償器應用于大型 場館的冷熱管道系統、鋼鐵廠、火力發電廠、等排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備的出入 口處，因此各種補償器得到大力推廣應用。
四、如何對補償器進行選型 由于受到各方面的制約是相當復雜的，但是任何復雜的管系都可以選用若干個固定支架在不同 的部位選擇不同的設置，將其分成若干形狀相對簡單的單獨管段，并分別確定各管段的變形及補償 量，由于補償器的種類很多，正確地選型是非常重要的，因此在管系的總體設計時，應充分地考慮 到管線的走向和支撐體系（包括固定管架、導向滑動管架等）的設計和綜合考慮補償器的造型和配 置，以示達到安全、合理、適用、經濟的最佳組合。比如金屬波紋管補償器它是以波紋管為核心的 撓性元件，在管線上再作軸向、橫向和角向三個方向的補償。軸向型補償器為了減少介質的自激現 象。在產品內部沒有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的 軸向位移；橫向位移補償器主要吸收垂直于補償器軸線的橫向位移，小拉桿橫向位移補償器適合于 吸收橫向位移，也可以吸收軸向、角向和任意三個方向位移的組合；鉸鏈補償器（也稱角向補償器）， 它以兩上或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單向平面內的橫 向變形，萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。
五、補償器安裝和使用要求
1．補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2．對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面 應與位移轉動平面一致。
3．需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4．嚴禁用金屬波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用 壽命及增加管系、設備、支承構件的載荷。
5．安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6．管系安裝完畢后，應盡快拆除金屬波紋補償器上用作安裝運輸的黃色輔助定位構件及緊固件，并按 設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7．補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
8．水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于 氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。
9．水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
1 0 ． 與 補 償 器 波 紋 管 接 觸 的 保 溫 材 料 應 不 含 氯 . 六、管道系統中使用金屬波紋補償器的若干說明 波紋管補償器在管道系統中常被用來吸收管道系統由于溫度變化所產生的位移。其優點是吸收位移大 并且使得管道系統美觀和緊湊。在一些較為特殊的場合使用波紋管補償器可以得到較好的效果，解決了許 多困擾設計者的難題。例如空間狹小的場所，高空架設的管線，大直徑管道系統等等。
由于波紋管補償器自身結構的原因，波紋管補償器也成為管道系統中最為薄弱的環節，因此波紋管補 償器的使用受到較為嚴格的限制。對于高溫、高壓的管道系統、介質為易燃、易爆、劇毒的管道系統一般 禁用波紋管補償器。一般來講，波紋管補償器的使用在設計中僅為迫不得已情況下的最后選擇，能不使用 盡量不使用。
