洛 陽石 化 工 程 公 司 液 化 石 油 氣 堿 洗 罐 V702，1986年有洛 陽設計院設計 ，許昌通用 機 械 廠 干 次 年 按 JB74l一80《鋼 制 壓 力容 器 技 術 條件 》制 造 ，100％超 聲波 檢 測 ，焊 后 熱 處理 ，1989年 投入 使 用 ，至今 累計 投 用時 間 l3年。期間開停工次數為7次。最近年檢時 間 為2000年 3月 ，由洛 陽鍋 檢 所 對 該 罐的 結 構 、幾 何 尺 寸 、表 面 進 行 了外 表 面 檢 查 ，對 簡體進 行 了超聲測厚 ；對簡體對接環焊縫 進行 了磁粉探傷 ，環焊縫 進行 了超 聲波 探 傷 ，檢驗結果判定安全狀況等級為2級，2000 年3月年度檢驗后未 作防 腐處理 。

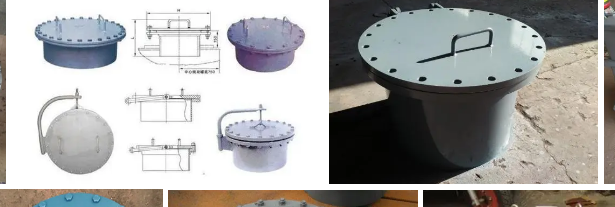

該液化石 油氣堿 洗罐 的人孔法蘭為標 準件 ，規 格 中480iTlm ×12mm，材 質16MnR 鍛件 ，按JB585-79-6規 范 制造 。2002年6月 發 現 人 孔 法 蘭 頸 部 有 泄 漏 ，檢 查 發 現 在 泄 漏 的部 位 有 一 條 長 約400mm的裂 紋 ，在停 工處理 的過程 中 ，裂紋擴 展達法蘭 圓周的 2／3。為 了 查 清 開 裂 原 因 ，洛 陽 石化 公 司 委 托 中 石 化 蘭 州 設 備 分 析 中 心 做 了 金 相 分 析 、化學成分析 、電鏡斷 13形 貌分析及斷 口 產物 X—RAY能 譜 微 區 成分 分 析 。
金相檢驗 取樣分 別在法 蘭的開裂部位 以 及 法 蘭 的 螺 栓 孔 附 近 切 取 ，金 相 檢 驗 依據相 關 的 金 相檢 驗 標 準 、JB4726-94(鋼 制 壓 力容 器 法蘭 》和GB150—1998標 準 之法 蘭 規 定 進 行 ，金 相 顯 示 ，法蘭 組 織 為鐵 素 體 組 織 +珠光 體 組 織 +魏 氏體 組 織 ，金 相 顯微 鏡 下 顯 示 的 組 織 具 有 明 顯 的 方 向 性 并 存 在 MnS夾 雜 物 ，夾 雜 物 級 別為 2級 ，晶粒 度 為7 級 ，對 開 裂 不 會 產 生直 接 的 影 響 。
通過 以上檢驗 分析的 結果 ，可 以判斷 該法蘭失效開 裂呈典型的氫致裂紋開裂的 特征 ，第一開裂具有延時性特征 ，該容器運 行 了13年才失效開裂 ，第二裂紋起源于材 料的 內部 ，裂紋 多分布在夾雜的地方 ，第三 開裂與容 器的 介質有 關，失效的V702液化 氣堿 洗罐 介 質中有 Na，S，在 一定 條件 下 Na，S+2H，O~2NaOH+H，S，也就是說 ，該人 孔法蘭有極大傾 向產生氫致 裂紋 。
在 使 用 工藝 中 ，我 們 不 能 改 變 V702罐 的 介 質 ，在 壓 力 容 器制 造 中 ，我 們 可 以對 制 造化 工 類 壓 力容 器 的 法蘭 鍛 件 l00％超 聲檢 測 ，在法 蘭 頸 處 幾 何 變形 量 最 大 部 位 ，用斜 直 探 頭 以 l00％的 比例 掃 查 ，必 要 時 對 法 蘭 頸 部 以 l0倍 以 上 宏 觀 金 相 檢 測 ，減 少 大 的 非 金 屬夾 雜物 的 聚 集 區 ，控 制 裂 紋 形 成 的 源 頭 。
(1)加 大 班 次 設 備 巡 檢 力 度 ，要 及 時 清 除人 孔 法 蘭 頸部 的灰 塵 、鐵 銹 等 雜物 ，每 次 巡檢 時 ，要仔 細查 看 頸 部 是 否 有 液體 滲 出 ， 做 到 及 時 發 現 。
(2)依 據 《壓 力容 器定 期 檢 驗 規 則 》，每 要 對 壓 力 容 器 進 行 年 度 檢 驗 ，一 般 有 企 業 自行 檢 驗 檢 驗 時 ，對 法 蘭 頸 可 疑 部 位 進 行 PT檢測 ，必要時進行UT檢測 ，用斜 直探頭 對 幾 何加 工 變 形 處 大 的 部 位 掃 查 。
(3)依 據 《壓 力 容 器 定 期 檢 驗 規 則》，根 據 容 器 的 整 體 安 全 性 能 狀 況 ，每 隔 3～5年 要 停 車 開 罐 對 壓 力 容 器 全 面 檢 驗 ，在 定 期 檢驗時 ，對 人孔法 蘭內表 面 (與介 質接觸 面 )，要 1o0％MT或 100％PT檢測 ，對檢測 懷疑 部位 ，進行UT檢 測 ，這樣我們能及時 的發 現 裂 紋 源 的形 成 及 擴 展 ，排 除 安 全 隱 患 ，減 少人 孔 法 蘭 出 現 裂 紋 失效 事 故 的 幾 率 。為 企 業 生 產 減 少 不 必 要 的 停 車 檢 修 。
自從 上 述 措 施 實 施 以 來 ，截 止 到 下 一 次 全 面檢 驗 周期 為 止 ，該 類V702人 孔 法 蘭 沒有再 出現一次 裂紋 失效案例 ，基本上解 決 了 該類 問題 ，是 該類 容 器 運 行 的 安 全性 、 穩 定 性 得到 了 很 大 的 提 高 ，同 時 也 為 企 業 帶 來 了切 實 的 利 益 ，保 護 了 人 民 生 命 財 產 的 安 全 。
