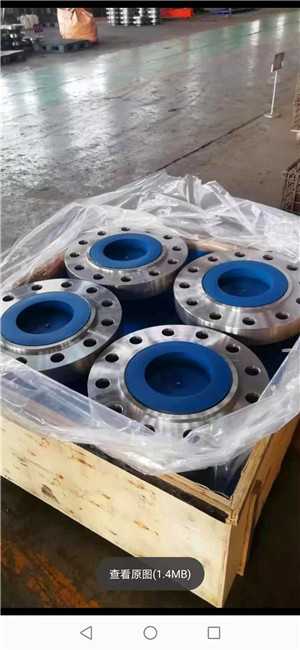

法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭管件 (flanged pipe fittings)指帶有法蘭(突緣或接盤)的管件。它可由澆鑄而 成，也可由螺紋連接或焊接構成。法蘭連接(flange。ioint)由一對法蘭、 一個墊片及若干個螺栓螺母組成。墊片放在兩法蘭密封面之間．擰緊 螺母后，墊片表面上的比壓達到一定數值后產生變形．并填滿密封面 上凹凸不平處，使連接嚴密不漏。法蘭連接是一種可拆連接。按所連接 的部件可分為容器法蘭及管法蘭。按結構型式分，有整體法蘭、活套法 蘭和螺紋法蘭。常見的整體法蘭有平焊法蘭及對焊法蘭。平焊法蘭的 剛性較差，適用于壓力P。<4MPa的場合；對焊法蘭又稱高頸法蘭，剛 性較大，適用于壓力溫度較高的場合。法蘭密封面的型式有三種：平面 型密封面，適用于壓力不高、介質無毒的場合；凹凸密封面，適用于壓 力稍高的場合；榫槽密封面，適用于易燃、易爆、有毒介質及壓力較高 的場合。墊片是一種能產生塑性變形、并具有一定強度的材料制成的 圓環。大多數墊片是從非金屬板裁下來的．或由專業工廠按規定尺寸 制作，其材料為石棉橡膠板、石棉板、聚乙烯板等；也有用薄金屬板(白 鐵皮、不銹鋼)將石棉等非金屬材料包裹起來制成的金屬包墊片；還有 一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。普通橡膠墊片適 用于溫度低于120‘c的場合：石棉橡膠墊片適用于對水蒸氣溫度低于 450。C。對油類溫度低于3500C，壓力低于5MPa的場合。對于一般的腐 蝕性介質，最常用的是耐酸石棉板。在高壓設備及管道中，采用銅、鋁、 10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密 封面的接觸寬度非常窄(線接觸)．密封面與墊片的加工光潔度較高。 法蘭分螺紋連接(絲接)法蘭和焊接法蘭及卡套法蘭。低壓小直徑有絲 接法蘭和卡套法蘭。高壓和低壓大直徑都是使用焊接法蘭。不同壓力 的法蘭盤的厚度和連接螺栓直徑和數量是不同的。

1．法蘭的裝配 (1)裝配法蘭前，必須把法蘭表面尤其是密封面清理干凈。 (2)裝配平焊法蘭時，管端應插入法蘭內徑厚度的2，3。然后將法 蘭與管子點焊一處，如為水平管道．應先從上方點焊．再用900角尺從 不同方向檢查校正法蘭位置，使其密封面垂直于管子中心線，無誤后 再點焊下方第二個點． (3)用900角尺從左右方向檢查校正法蘭位置．合格后再點焊第 三、第四個點。這樣便完成了法蘭的點焊固定工作。 (4)對于成對法蘭的裝配．應使后安裝的法蘭的螺栓孔對準已經 固定的法蘭相應螺栓孔．并且與已經固定的法蘭相平行，其偏差不大 于法蘭外徑的1．5‰．且不大于2mm。 (5)當選擇設備或閥件的配用法蘭時，應注意原設備或閥件的法 蘭與管子所用的法蘭連接尺寸是否相一致。



2．常用軟墊片材料 橡膠板及橡膠石棉板是最常用的法蘭軟墊片材料。 2．1工業橡膠板 平常所說的橡膠板就是指工業用橡膠板．也稱為工業用硫化橡膠 板或橡膠平板。 2-2橡膠石棉板 橡膠石棉板亦稱石棉橡膠板．一般作為設備和管道法蘭連接密封 面作為墊片使用．介質 可為水、蒸汽、空氣、各種燃氣、氨、堿液及油品等。

3．法蘭緊固件 法蘭緊固件是指連接法蘭所用的螺栓、螺母和墊圈。低壓管道通 常使用六角頭螺栓，對于中、高壓管道則應使用雙頭螺栓(螺柱)。與螺 栓配套的螺母分為A型和B型．A型螺母在一面的六角上倒圓角．另 一面是平面．而B型螺母的兩面都要倒圓角。螺母的硬度應小于螺栓 或螺柱的硬度．避免螺母破壞螺栓上的螺紋．并可減輕天長日久后的粘結牢度，便于拆卸、檢修。螺栓或螺柱的長度，應在法蘭加墊緊固后 露出螺母5mm以內．并不大于兩倍螺距為宜。法蘭連接螺栓一般情況 下可不加墊圈。當螺桿上的螺紋稍短時，可加一個墊圈作為長度補償． 為以后的二次緊固留出余地．但嚴禁用疊加墊圈的辦法來補償螺紋長 度的不足。 法蘭上螺栓孔的數量、直徑及連接螺栓的規格．在有關法蘭標準 中都有具體規定．法蘭螺栓孔一般比螺栓或螺柱直徑大2．3mm。

4．法蘭的連接 (1)法蘭連接應保持同一軸線，其螺栓孔中心偏差一般不超過孔 徑的5％，并應保證螺栓自由穿人。法蘭的連接螺栓應為同一規格，安 裝方向要一致，擰緊螺栓時應對稱均勻地進行。 (2)不得使用厚度不等的斜墊圈來彌補法蘭的不平行度。不得使 用雙層墊圈。當大口徑墊圈需要拼接時．不得用平口對接．應采用斜El 搭接或迷宮形式。 (3)為便于裝、拆法蘭，緊固螺栓。法蘭平面距支架和墻面的距離 不應小于200mm。 (4)擰緊螺栓時應對稱交叉地順序進行。以保證墊片均勻受力。 (5)如遇下列情況，螺栓、螺母應涂以二硫化鉬、石墨機油或石墨 粉以便于日后拆卸： 1)不銹鋼、合金鋼螺栓和螺母；2)管道設計溫度高于100。C或低于 O℃；3)露天裝置；4)有大氣腐蝕或腐蝕性介質。 (6)使用銅、鋁、軟鋼等金屬墊片，安裝前應進行退火處理； (7)高溫或低溫管道的法蘭連接螺栓．在試運時一般應按下列規 定進行熱緊或冷緊： 1)熱緊或冷緊，應在保持工作溫度．24h后進行；2)緊固管道螺栓 時．管道最大內壓力應根據設計壓力確定．當設計壓力小于6MPa時。 熱緊最大內壓力為0．3MPa；當設計壓力大于6MPa時。熱緊最大內壓 力為0．5MPa。冷緊一般應卸壓進行。熱、冷緊的緊固要適度，要有安全 措施。 (8)法蘭連接不允許直接埋地。埋地管道的法蘭連接處要有檢查 井。如必須埋設，要采取防腐蝕措施。



5．法蘭的維修 管道長期使用后，墊片會發生泄漏。當更換墊片時，法蘭又難以張 開．可采用圖8-6所示的自制簡易工具．強力把兩片法蘭撐開。 5．1法蘭連接不嚴密的原因 (1)相連接的兩個法蘭密封面不平行；(2)法蘭密封面上有缺陷； (3)管道投入運行后，未進行法蘭螺栓的二次緊固；(4)墊片失效：①材 料選擇不當；②墊片過厚，被高壓介質刺穿；③墊片有皺紋、裂紋或折 斷；④墊片經長期使用失效；(5)管道投入運行后，未進行法蘭螺栓的 二次緊固。 5．2消除方法 (1)熱彎法蘭一側的管子：在需要進行彎曲的一側上。用氧乙炔焰 將長度等于3倍直徑、寬度不大于半徑的帶形面加熱，然后彎曲管子， 使兩國法蘭密封面平行；(2)深度不超過Imm的凹坑、徑向刮傷等，在 車床上加工；深度超過im的缺陷，在清理缺陷表面后用電焊焊補， 再用手銼清理、刮平或磨平；(3)在管道投入運行后，當溫度和壓力升 高到一定值時．適當再擰緊螺栓。在運行后的最初幾天經常檢查螺栓 盡快情況；(4)更換新墊片。墊片材料應按介質種類和壓力選用；該墊 厚度符合規定的墊片；改裝質量合格的墊片；定期更換新墊片；(5)在 管道投入運行后．當溫度和壓力升高到一定值時，適當再擰緊螺栓。在 運行的最初幾天經常檢查螺栓緊固情況。
