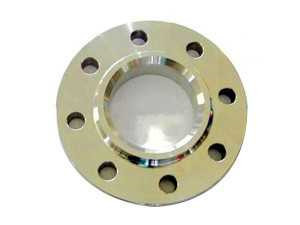

平焊法蘭

用Class標記的,帶頸平焊法蘭尺寸

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

在線咨詢

產品詳情

用

Class

GB/T

密封面型式	公稱壓力
密封面型式	Class 150	Class 300 Class 600 Class 900	Class 1500
平面（FF)	NPS 1/2(DN 15)～ NPS 24CDN 600)	—
突面（RF)	NPS 1/2(DN 15)～NPS 24(DN 600)		NPS 1/2(DN 15)～ NPS 2^(DN 65)
凹凸面（MF)	—	NPS 1/2(DN 15)～NPS 24(DN 600)	NPS 1/2(DN 15)～ NPS 2%(DN 65)
榫槽面（TG)		NPS 1/2(DN 15)～NPS 24(DN 600)	NPS 1/2(DN 15)～ NPS 2%(DN 65)
環連接面（RJ)	NPS 1(DN 25)～ NPS 24(DN 600)	NPS 1/2(DN 15)～NPS 24(DN 600)	NPS 1/2(DN 15)～ NPS 2^(DN 65)

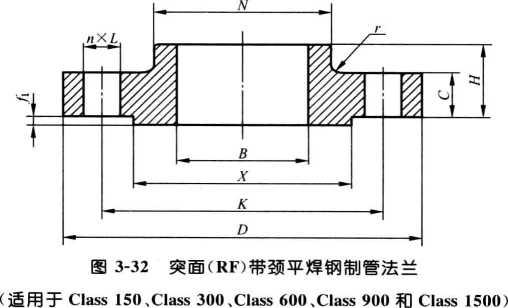

用Class標記的帶頸平焊鋼制管法蘭型式包括平面、突面、凹凸面、榫槽面及環連接面5種，

帶頸平焊法蘭

用Class標記的法蘭密封面尺寸見表
Class 150、Class 300、Class 600、Class 900 及 Class 1500 的帶頸平焊鋼制管法蘭尺寸

用Class標記的突面、凹凸面、榫槽面的法蘭密封面尺寸（GB/T 9116—2010)

公稱尺寸		X/ mm	/./ mm		/" mm	/" mm	d/ mm	W/ mm	Y/ mm	z/ mm
NPS	DN	X/ mm	/./ mm		/" mm	/" mm	d/ mm	W/ mm	Y/ mm	z/ mm
1/2	15	34. 9	2ⁿ	r^l)	7	5	46	25. 4	36. 5	23. 8
3/4	20	42. 9					54	33. 3	44. 4	31. 8
1	25	50. 8					62	38. 1	52.4	36. 5
	32	63. 5					75	47. 6	65. 1	46. 0
	40	73.0					84	54.0	74.6	52.4
2	50	92. 1					103	73.0	93. 7	71. 4
	65	104. 8					116	85. 7	106.4	84. 1
3	80	127.0					138	108. 0	128. 6	106. 4
4	100	157. 2					168	131.8	158.8	130. 2
5	125	185. 7					197	160. 3	187. 3	158. 8
6	150	215. 9					227	190. 5	217.5	188. 9
8	200	269. 9					281	238. 1	271. 5	236. 5
10	250	323. 8					335	285. 8	325.4	284. 2
12	300	381.0					392	342. 9	382. 6	341. 3
14	350	412. 8					424	374. 6	414. 3	373. 1
16	400	469. 9					481	425.4	471. 5	423. 9
18	450	533.4					544	489. 0	535.0	487. 4
20	500	584. 2					595	533.4	585.8	531.8
24	600	692. 2					703	641. 4	693. 7	639. 8

Class 150帶頸平焊鋼制管法蘭尺寸（GB/T 9116 — 2010)

公稱尺寸		鋼管外徑 A/mm	連接尺寸					法蘭厚度 C"/mm	法蘭高度 H/mm	法蘭頸		法蘭內徑 B/mm
			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓				法蘭頸
						數量，"個	螺紋規格			N/mm	r/mm
NPS	DN					數量，"個	螺紋規格			N/mm	r/mm
1/2	15	21. 3	90	60. 3	16	4	M14	9. 6	14	30	彡4	22.0
3/4	20	26. 9	100	69. 9	16	4	M14	11.2	14	38		27. 5
1	25	33. 7	110	79. 4	16	4	M14	12. 7	16	49		34. 5
	32	42. 4	115	88.9	16	4	M14	14. 3	19	59		43.5
	40	48. 3	125	98. 4	16	4	M14	15. 9	21	65		49. 5
2	50	60. 3	150	120. 7	19	4	M16	17. 5	24	78		61. 5
	65	76. 1	180	139. 7	19	4	M16	20.7	27	90		77. 5
3	80	88. 9	190	152.4	19	4	M16	22.3	29	108		90. 5
4	100	114. 3	230	190. 5	19	8	M16	22. 3	32	135		116.0
5	125	139. 7	255	215. 9	22	8	M20	22. 3	35	164		143. 5
6	150	168. 3	280	241. 3	22	8	M20	23. 9	38	192		170.5
8	200	219. 1	345	298. 5	22	8	M20	27.0	43	246		221.5

Class 300帶頸平焊鋼制管法蘭尺寸（GB/T 9116—2010)

公稱			連接尺寸					法蘭厚度	法蘭高度	法蘭頸		法蘭內徑
尺寸		鋼管外徑	法蘭	螺栓孔中心圓	螺栓孔	螺栓				法蘭頸
		鋼管外徑	外徑 D/mm	螺栓孔中心圓	直徑 *L/mm*	數量 «/個
NPS	DN	A/mm	外徑 D/mm	直徑 K/mm	直徑 *L/mm*	數量 «/個	螺紋規格	C/mm	H/mm	N/mm	r/mm	B/mm
1/2	15	21. 3	95	66. 7	16	4	M14	12. 7	21	38		22.0
3/4	20	26. 9	115	82. 6	19	4	M16	14. 3	24	48		27. 5
1	25	33. 7	125	88. 9	19	4	M16	15. 9	25	54		34. 5
	32	42. 4	135	98.4	19	4	M16	17. 5	25	64		43. 5
	40	48. 3	155	114. 3	22	4	M20	19. 1	29	70		49. 5
2	50	60. 3	165	127.0	19	8	M16	20. 7	32	84		61. 5
	65	76. 1	190	149.2	22	8	M20	23. 9	37	100		77.5
3	80	88. 9	210	168. 3	22	8	M20	27.0	41	117		90. 5
4	100	114.3	255	200. 0	22	8	M20	30. 2	46	146		116.0
5	125	139. 7	280	235.0	22	8	M20	33.4	49	178	>4	143. 5
6	150	168. 3	320	269. 9	22	12	M20	35. 0	51	206		170. 5
8	200	219. 1	380	330. 2	26	12	M24	39. 7	60	260		221. 5
10	250	273. 0	445	387. 4	29	16	M27	46. 1	65	321		276. 5
12	300	323. 9	520	450. 8	32	16	M30	49. 3	71	375		327. 5
14	350	355. 6	585	514. 4	32	20	M30	52. 4	75	425		359. 5
16	400	406. 4	650	571. 5	35	20	M33	55. 6	81	483		411. 0
18	450	457	710	628. 6	35	24	M33	58. 8	87	533		462.0
20	500	508	775	685. 8	35	24	M33	62.0	94	587		513. 5
24	600	610	915	812.8	42	24	M39	68. 3	105	702		616.5

1 C丨ass 600帶頸平焊鋼制管法蘭尺寸（GB/T 9116 — 2010)

公稱尺寸		鋼管外徑	連接尺寸					法蘭厚度	法蘭高度			法蘭內徑
公稱尺寸			法蘭	螺栓孔中心圓	螺栓孔	螺栓
			外徑 D/mm	螺栓孔中心圓	直徑 L/mm	數量 "/個
NPS	DN	A/mm	外徑 D/mm	直徑 K/mm	直徑 L/mm	數量 "/個	螺紋規格	C/mm	H/mm	N/mm	r/mm	B/mm
1/2	15	21. 3	95	66. 7	16	4	M14	14. 3	22	38		22.0
3/4	20	26. 9	115	82. 6	19	4	M16	15.9	25	48		27.5
1	25	33. 7	125	88. 9	19	4	M16	17. 5	27	54		34. 5
	32	42. 4	135	98.4	19	4	M16	20. 7	29	64		43. 5
	40	48. 3	155	114.3	22	4	M20	22. 3	32	70		49.5
2	50	60. 3	165	127. 0	19	8	M16	25.4	37	84		61. 5
	65	76. 1	190	149. 2	22	8	M20	28. 6	41	100		77. 5
3	80	88. 9	210	168. 3	22	8	M20	31. 8	46	117		90. 5
4	100	114. 3	275	215.9	26	8	M24	38. 1	54	152		116. 0
5	125	139. 7	330	266. 7	29	8	M27	44. 5	60	189	彡4	143. 5
6	150	168. 3	355	292. 1	29	12	M27	47. 7	67	222		170.5
8	200	219. 1	420	349. 2	32	12	IVI30	55. 6	76	273		221.5
10	250	273. 0	510	431. 8	35	16	M33	63. 5	86	343		276.5
12	300	323. 9	560	489. 0	35	20	M33	66. 7	92	400		327. 5
14	350	355. 6	605	527.0	39	20	M36	69. 9	94	432		359. 5
16	400	406. 4	685	603. 2	42	20	M39	76. 2	106	495		411.0
18	450	457	745	654.0	45	20	M42	82. 6	117	546		462. 0
20	500	508	815	723. 9	45	24	M42	88. 9	127	610		513. 5
24	600	610	940	838. 2	51	24	M48	101. 6	140	718		616. 5

7標記示例
公稱尺寸DN 200、公稱壓力PN 100、凹凸面（MFM)帶頸平焊鋼制管法蘭（SO)、配用米制管（系列丨1 )、材料為〇6Crl9NilO,其標記為：
法蘭 DN 200-PN 100 SO MFM ri 06Crl9Nil0 GB/T 9116 公稱尺寸NPS 12(DN 300)、公稱壓力Class 300、突面（RF)帶頸平焊鋼制管法蘭（SO)、配用英制管、材料為〇6Crl7Nil2Mo2,其標記為：
法蘭 NPS 12(或 DN 300)-Class 300 SO RF 06Crl7Nil2Mo2 GB/T 9116
