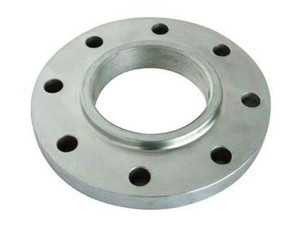

平焊法蘭
HG20592帶頸平焊SO重量表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
SO的法蘭，也是平焊的，平焊法蘭分為PL法蘭和SO法蘭，SO這種法蘭也是參照美標來的。
所以后面有CLASS這種壓力的出現。
此重量表是根據HG20592法蘭標準而統計出來的重量表。
在HG20592中法蘭的壓力分為PN和CLASS兩種壓力型式。
重量單位為：KG
| 帶頸平焊SO重量表 | ||||||||||
|
公稱尺寸 DN |
PN6 |
PN10 | PN16 | PN25 | PN40 |
PN20 Class150 |
PN50 Class300 |
PN110 Class600 |
PN150 Class900 |
PN260 Class1500 |
| 10.00 | 0.50 | 0.50 | 0.65 | 0.50 | 0.50 | |||||
| 15.00 | 0.50 | 0.50 | 0.72 | 0.50 | 0.50 | 0.45 | 0.68 | 0.91 | 2.72 | 2.72 |
| 20.00 | 0.50 | 1.00 | 1.03 | 1.00 | 1.00 | 0.68 | 1.14 | 1.36 | 2.72 | 2.72 |
| 25.00 | 1.00 | 1.50 | 1.24 | 1.50 | 1.50 | 0.91 | 1.36 | 1.59 | 3.41 | 3.41 |
| 32.00 | 1.00 | 2.00 | 2.02 | 2.00 | 2.00 | 1.14 | 2.04 | 2.04 | 4.54 | 4.54 |
| 40.00 | 1.50 | 2.00 | 2.36 | 2.00 | 2.00 | 1.36 | 2.95 | 2.95 | 6.36 | 6.36 |
| 50.00 | 1.50 | 2.50 | 3.08 | 3.00 | 3.00 | 2.18 | 3.18 | 3.63 | 9.99 | 9.99 |
| 65.00 | 2.00 | 3.31 | 3.66 | 4.00 | 4.00 | 3.45 | 4.54 | 5.45 | 16.34 | 16.34 |
| 80.00 | 3.00 | 4.00 | 4.08 | 4.50 | 4.50 | 4.01 | 5.90 | 6.81 | 14.07 | |
| 100.00 | 3.00 | 4.50 | 5.40 | 6.50 | 6.50 | 5.63 | 10.67 | 14.98 | 24.06 | |
| 125.00 | 4.50 | 6.50 | 7.01 | 8.50 | 8.50 | 6.74 | 13.17 | 28.60 | 37.68 | |
| 150.00 | 5.00 | 7.50 | 9.10 | 11.00 | 11.00 | 7.90 | 16.34 | 36.32 | 49.03 | |
| 200.00 | 7.00 | 10.50 | 10.30 | 15.00 | 18.50 | 12.90 | 25.42 | 44.04 | 78.09 | |
| 250.00 | 9.00 | 13.00 | 14.30 | 21.00 | 28.50 | 17.60 | 34.96 | 80.36 | 111.23 | |
| 300.00 | 12.00 | 15.00 | 18.10 | 28.00 | 41.50 | 27.69 | 51.30 | 97.61 | 148.00 | |
| 350.00 | 23.50 | 28.50 | 46.50 | 60.00 | 37.68 | 72.19 | 117.59 | 172.52 | ||
| 400.00 | 29.00 | 36.50 | 59.50 | 83.50 | 48.12 | 95.34 | 166.16 | 208.39 | ||
| 450.00 | 33.50 | 49.50 | 71.50 | 87.50 | 49.49 | 114.86 | 216.10 | 293.74 | ||
| 500.00 | 40.50 | 68.50 | 89.50 | 107.50 | 67.19 | 139.38 | 277.85 | 359.57 | ||
| 600.00 | 56.00 | 107.50 | 139.50 | 176.00 | 92.62 | 222.46 | 397.70 | 671.92 | ||
大家如果需要更多的標準或者重量表,規格尺寸表，可以聯系站長，站長可以免費提供給大家！
