在化工設計和生產過程中，由于使用到各種腐 蝕性的介質，比如海水、石灰石漿、各種酸堿等，因 此各種襯里管道得到廣泛應用。襯里管道的使用 有其自身的特點，比如現場安裝襯里成品管道不允 許動火焊接，即襯里管道需采用法蘭連接，這樣就 給施工帶來了一些安裝的麻煩，于是襯里管線對焊 環松套法蘭的使用就有其十分重要的意義了。筆 者以下介紹對焊環松套法蘭在襯里管線設計中的 靈活運用及設計技巧。

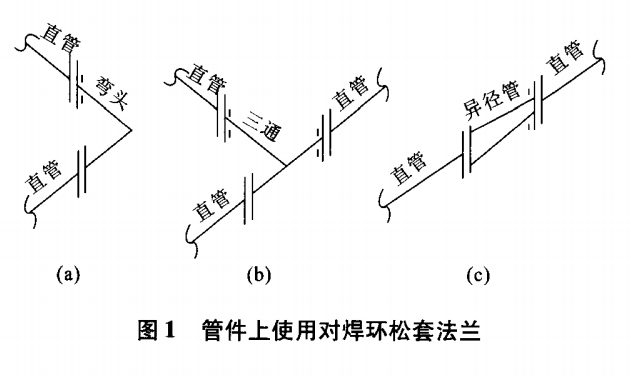

管件上使用對焊環松套法蘭見圖I。襯里管管 線上的標準管件均為工廠加工，在管道的安裝過程 中，尤其碰到管道需要變向，或者支管與主管相連， 或者管道變徑的時候，均容易出現法蘭螺栓孔對接 困難等情況，此時在管件上利用對焊環松套法蘭可 避免拆卸返工。因此，工程項目在設計階段就應作 出管件對焊環松套法蘭連接形式的規定，可一端、 兩端或三端設置對焊環松套法蘭，具體視項目規定，本著經濟、節約的目的而定。一般情況下，彎頭 和異徑管的一端為對焊環松套法蘭可滿足要求，三 通的支管一端和主管一端規定為對焊環松套法蘭 亦可滿足要求。
一般來說，較大的化工廠由于裝置較多，管線 跨區域，就會出現設計分界甚至施工分界的問題。在項目設計階段，裝置分界處的管道對口連接，往 往只注重標高、定位和連接面形式的統一，而容易 忽視襯里管道連接處的安裝方式。若是普通的施 工現場允許焊接，管道可直接焊接，施工簡單方便， 但針對法蘭連接的襯里管道，在連接處，不同的單 位或不同的人員施工就存在法蘭螺栓孑L錯位的問 題。有時盡管進行了襯里管道的預安裝，但沒有經 驗的施工單位或人員往往注重了管道對口及調整 段長度的調整等，連接法蘭的螺栓孔對位問題很容 易被忽略掉，這時若在設計成品中注明此處的連接 法蘭為對焊環松套法蘭，此問題就可輕易解決了。 管道分界連接處一邊或兩邊都設計為對焊環松套 法蘭均可，以避免重復返工。裝置與裝置連接處使 用對焊環松套法蘭見圖2。
(1)在襯里管線的設計中，是否使用對焊環松 套法蘭，怎樣使用對焊環松套法蘭，可根據不同的 情況具體而定，也可和其他方法綜合使用。
(2)帶對焊環松套法蘭的管段、管件不可作為 管道特殊件出現，在材料表中標識清楚即可。
(3)本著經濟合理的原則，利用對焊環松套法蘭 可使施工、安裝更方便和后續管道更換更便利，同時為 項目的成功建成節約時間。
