用PN標記的A型對焊環松套鋼制管法蘭的型式包括突面、凹凸面、榫槽面及（）形 圈面4種，見圖3-51～圖3-54。8.3. 用PN標記的法蘭密封面尺寸見表3-116。
. PN 10A型、PN 16A型、PN25A型、PN40A型的對焊環板式松套鋼制管法蘭尺寸 見表3-117～表3-120。當用戶選用S值不同于表中所規定的數值時，應在訂貨時注明。

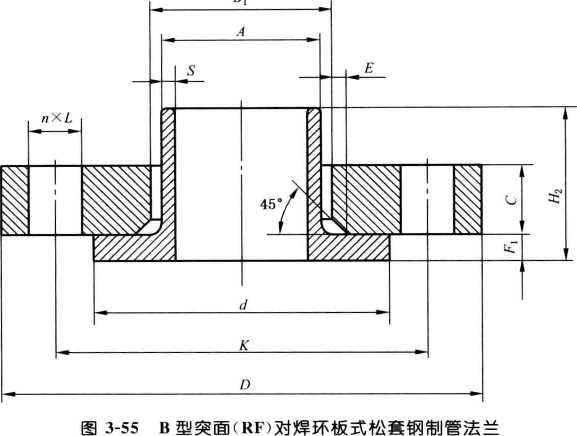

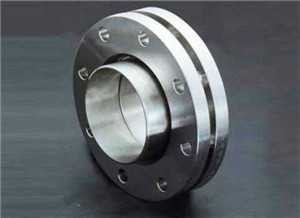

 用PN標記的B型對焊環板式松套鋼制管法蘭的型式僅有突面一種，見圖3-55。
 PN 2. 5B型、PN 6B型、PN 10B型、PN 16B型、PN 25B型及PN 40B型的對焊環板 式松套鋼制管法蘭尺寸見表3-121～表3-126。當用戶選用的S值不同于表中所規定的數 值時，應在訂貨時注明。



用PN標記的法蘭密封面尺寸（GB/T 9120—2010)

公稱 尺寸 DN	公稱壓力						hi mm	,3/	/" mm	W/ mm	X/ mm	Y! mm	Z! mm	a	RJ mm
	PN 2.5	PN 6	PN 10	PN 16	PN 25	^PN 40
	d/mm
10	35	35	40	40	40	40	4.5	4.0	2.0	24	34	35	23	—	2. 5
15	40	40	45	45	45	45				29	39	40	28	—
20	50	50	58	58	58	58				36	50	51	35	41°
25	60	60	68	68	68	68				43	57	58	42
32	70	70	78	78	78	78				51	65	66	50
40	80	80	88	88	88	88				61	75	76	60
50	90	90	102	102	102	102				73	87	88	72
65	110	110	122	122	122	122				95	109	110	94
80	128	128	138	138	138	138				106	120	121	105
100	148	148	158	158	162	162	5.0	4.5	2.5	129	149	150	128	32°	3
125	178	178	188	188	188	188				155	175	176	154
150	202	202	212	212	218	218				183	203	204	182
200	258	258	268	268	278	285				239	259	260	238
250	312	312	320	320	335	345				292	312	313	291
300	365	365	370	378	395	410				343	363	364	342
350	415	415	430	438	450	465	5. 5	5. 0	3. 0	395	421	422	394	27。	3. 5
400	465	465	482	490	505	535				447	473	474	446
450	520	520	532	550	555	560				497	523	524	496
500	570	570	585	610	615	615				549	575	576	548
600	670	670	685	725	720	735				649	675	676	648
700	775	775	800	795	820	840				751	777	778	750
800	880	880	905	900	930	960				856	882	883	855
900	980	980	1 005	1 000	1 030	1 070				961	987	988	960
1 000	1 080	1 080	1 110	1 115	1 140	1 180		6. 0	4. 0	1 062	1 092	1 094	1 060		4
1 200	1 280	1 295	1 330	1 330	1 350	1 380	0. 0			1 262	1 292	1 294	1 260




PN 6B型對焊環板式松套鋼制管法蘭尺寸（GB/T 9120—2010)

公稱 尺寸 DN	法蘭焊端外徑		連接尺寸					法蘭	法蘭內徑			對焊環
	(鋼管外徑）		法蘭 外徑 D/ mm	螺栓孔 中心圓 直徑 K/mm	螺栓孔 直徑 L/	螺栓		厚度
	A/mm					數量	螺紋	C/	B[ /mm		E!	FJ	h2/	s/
	系列I	系列n			mm	w/個	規格	mm	系列I	系列n	mm	mm	mm	mm
10	17. 2	14	75	50	11	4	M10	12	21	18	3	5	28	3
15	21.3	18	80	55	11	4	M10	12	25	22	3	5	30	3
20	26. 9	25	90	65	11	4	M10	14	31	29	4	6	32	3
25	33. 7	32	100	75	11	4	M10	14	38	36	4	7	35	3
32	42. 4	38	120	90	14	4	M12	16	46	42	5	8	35	3
40	48. 3	45	130	100	14	4	M12	16	53	49	5	8	38	3
50	60. 3	57	140	110	14	4	M12	16	65	61	5	8	38	3
65	76. 1	76	160	130	14	4	M12	16	81	81	6	8	38	4
80	88. 9	89	190	150	18	4	M16	18	94	94	6	10	42	4
100	114. 3	108	210	170	18	4	M16	18	120	113	6	10	45	4
125	139. 7	133	240	200	18	8	M16	20	145	138	6	10	48	5
150	168. 3	159	265	225	18	8	M16	20	174	164	6	10	48	6
200	219. 1	219	320	280	18	8	M16	22	226	226	6	11	55	6
250	273.0	273	375	335	18	12	M16	24	281	281	8	12	60	8
300	323. 9	325	440	395	22	12	M20	24	333	333	8	12	62	8
350	355. 6	377	490	445	22	12	M20	26	365	386	8	13	62	8
400	406. 4	426	540	495	22	16	M20	28	416	435	8	14	65	8
450	457.0	480	595	550	22	16	M20	30	467	490	8	15	65	8
500	508.0	530	645	600	22	20	M20	30	519	540	8	16	68	8
600	610.0	630	755	705	26	20	M24	32	622	640	8	16	70	8
700	711.0	720	860	810	26	24	M24	40	721	730	4	16	70	8
800	813.0	820	975	920	30	24	M2 7	44	824	830	4	16	70	10
900	914.0	920	1 075	1 020	30	24	M27	48	926	930	4	16	70	10
l 000	1 016	1 020	1 175	1 120	30	28	M27	52	1 028	1 030	4	18	70	12
1 200	1 219	1 220	1 405	1 340	33	32	M30	60	1 234	1 234	5	20	90	14
