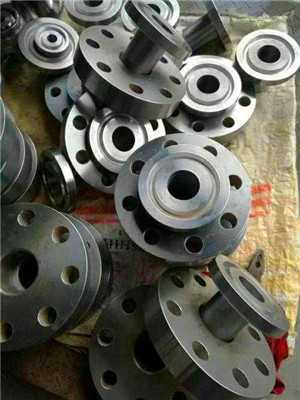

環松套法蘭
-

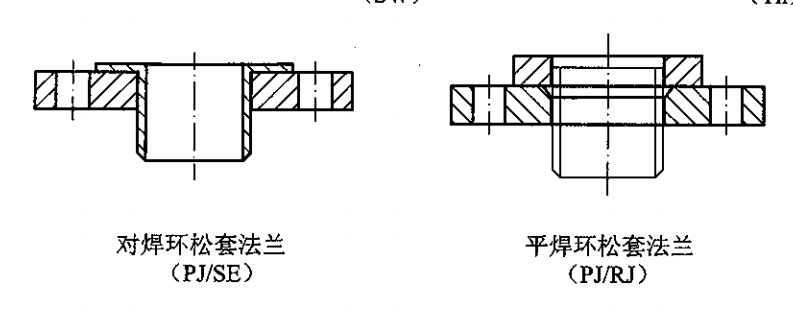

HG/T20592中公稱壓力為PN的法蘭分兩種: 一種是PJ配SE;
一種是PJ配RJ.見圖
以下是PN系列的規格重量表（單位：kg）：
| HG/T20592,對焊環松套,法蘭規格,重量表（PN系列） | ||||||||||||||||
|
公稱尺寸 DN |
PN6 PJ/SE | PN6 PJ/RJ | PN10 PJ/SE | PN10 PJ/RJ | PN16 PJ/SE | PN16 PJ/RJ | PN25 PJ/SE | PN40PJ/SE | ||||||||
|
松套 PJ |
對焊環 SE |
松套 PJ |
平焊環 RJ |
松套 PJ |
對焊環 SE |
松套 PJ |
平焊環 RJ |
松套 PJ |
對焊環 SE |
松套 PJ |
平焊環 RJ |
松套 PJ |
對焊環 SE |
松套 PJ |
對焊環 SE |
|
| 10.00 | 0.50 | 0.03 | 0.50 | 0.06 | 0.50 | 0.04 | 0.50 | 0.09 | 0.50 | 0.04 | 0.50 | 0.50 | 0.50 | 0.04 | 0.50 | 0.04 |
| 15.00 | 0.50 | 0.04 | 0.50 | 0.07 | 0.50 | 0.06 | 0.50 | 0.11 | 0.50 | 0.06 | 0.50 | 0.50 | 0.50 | 0.06 | 0.50 | 0.06 |
| 20.00 | 0.57 | 0.07 | 0.57 | 0.11 | 1.00 | 0.09 | 1.00 | 0.23 | 1.00 | 0.09 | 1.00 | 0.50 | 1.00 | 0.09 | 1.00 | 0.09 |
| 25.00 | 0.50 | 0.11 | 0.50 | 0.15 | 1.00 | 0.14 | 1.00 | 0.30 | 1.00 | 0.14 | 1.00 | 0.50 | 1.00 | 0.14 | 1.00 | 0.14 |
| 32.00 | 1.00 | 0.14 | 1.00 | 0.19 | 2.00 | 0.18 | 2.00 | 0.36 | 2.00 | 0.18 | 2.00 | 0.50 | 2.00 | 0.18 | 2.00 | 0.18 |
| 40.00 | 1.50 | 0.18 | 1.50 | 0.24 | 2.00 | 0.22 | 2.00 | 0.46 | 2.00 | 0.22 | 2.00 | 0.50 | 2.00 | 0.22 | 2.00 | 0.22 |
| 50.00 | 1.50 | 0.24 | 1.50 | 0.32 | 2.50 | 0.32 | 2.50 | 0.65 | 2.50 | 0.32 | 2.50 | 1.00 | 2.50 | 0.32 | 2.50 | 0.32 |
| 65.00 | 2.00 | 0.31 | 2.00 | 0.45 | 3.00 | 0.41 | 3.00 | 0.88 | 3.00 | 0.41 | 3.00 | 1.00 | 3.50 | 0.43 | 3.50 | 0.43 |
| 80.00 | 3.00 | 0.45 | 3.00 | 0.61 | 3.50 | 0.56 | 3.50 | 1.07 | 3.50 | 0.56 | 3.50 | 1.00 | 4.00 | 0.61 | 4.00 | 0.61 |
| 100.00 | 3.00 | 0.64 | 3.00 | 0.73 | 4.50 | 0.78 | 4.50 | 1.28 | 4.50 | 0.78 | 4.50 | 1.50 | 6.00 | 0.93 | 6.00 | 0.93 |
| 125.00 | 4.00 | 0.94 | 4.00 | 0.96 | 5.50 | 1.13 | 5.50 | 1.64 | 5.50 | 1.13 | 5.50 | 1.50 | 8.00 | 1.30 | 8.00 | 1.30 |
| 150.00 | 4.50 | 1.22 | 4.50 | 1.01 | 7.00 | 1.46 | 7.00 | 1.96 | 7.00 | 1.46 | 7.00 | 2.00 | 10.00 | 1.90 | 10.00 | 1.90 |
| 200.00 | 6.50 | 2.54 | 6.50 | 1.73 | 9.00 | 2.98 | 9.00 | 2.81 | 9.50 | 2.98 | 9.50 | 3.00 | 14.00 | 3.78 | 17.50 | 4.20 |
| 250.00 | 8.50 | 3.37 | 8.50 | 2.32 | 11.50 | 3.90 | 11.50 | 3.52 | 14.00 | 3.98 | 14.00 | 3.50 | 19.50 | 5.75 | 28.50 | 6.84 |
| 300.00 | 11.50 | 4.68 | 11.50 | 2.77 | 13.00 | 5.17 | 13.00 | 3.89 | 18.50 | 5.99 | 18.50 | 5.50 | 26.00 | 8.25 | 40.50 | 10.28 |
| 350.00 | 16.00 | 5.79 | 16.00 | 4.73 | 19.50 | 6.71 | 19.50 | 7.50 | 27.50 | 8.42 | 27.50 | 10.00 | 41.00 | 10.61 | 60.80 | 14.28 |
| 400.00 | 19.00 | 6.78 | 19.00 | 5.83 | 26.50 | 7.97 | 26.50 | 9.38 | 35.00 | 10.38 | 35.00 | 12.50 | 54.00 | 14.37 | 88.00 | 22.69 |
| 450.00 | 23.50 | 7.81 | 23.50 | 7.02 | 32.50 | 8.92 | 32.50 | 10.30 | 45.00 | 12.33 | 45.00 | 16.50 | 63.00 | 16.08 | 90.00 | 26.57 |
| 500.00 | 25.50 | 8.89 | 25.50 | 8.30 | 39.00 | 10.26 | 39.00 | 12.59 | 65.00 | 14.50 | 65.00 | 21.50 | 82.00 | 22.76 | 118.00 | 34.73 |
| 600.00 | 33.50 | 10.75 | 33.50 | 9.34 | 52.50 | 12.70 | 52.50 | 14.29 | 94.00 | 20.72 | 94.00 | 28.50 | 124.50 | 30.23 | 186.00 | 51.74 |
