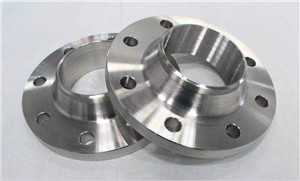

對焊法蘭

用Class標記的,對焊法蘭規格

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

產品詳情

Class

適用的公稱壓力和公稱尺寸范圍

密封面型式	公稱壓力
密封面型式	Class 150	Class 300 Class 600 Class 900 Class 1500	Class 2500
平面（FF)	NPS 1/2(DN 15)～ NPS 24CDN 600)	—
突面（RF)	NPS 1/2(DN 15)～NPS 24(DN 600)		NPS 1/2(DN 15)～ NPS 12(DN 300)
凹凸面（MF)	—	NPS 1/2(DN 15)～NPS 24(DN 600)	NPS 1/2(DN 15)～ NPS 12(DN 300)
榫槽面（TG)	—	NPS 1/2(DN 15)～NPS 24(DN 600)	NPS 1/2(DN 15)～ NPS 12(DN 300)
環連接面（RJ)	NPS 1(DN 25)～ NPS 24(DN 600)	NPS 1/2(DN 15)～NPS 24(DN 600)	NPS 1/2(DN 15)～ NPS 12(DN 300)

用Class標記的對焊鋼制管法蘭的型式包括平面、突面、凹凸面、榫槽面及環連接面 5種

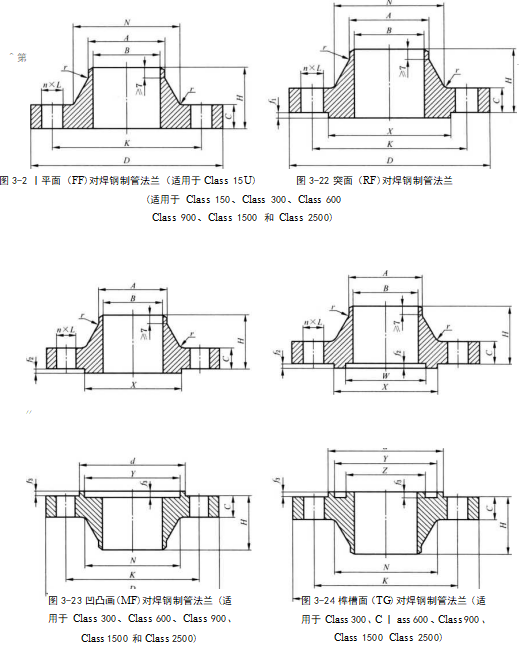

對焊法蘭各種密封面

1)法蘭凸出部分高度與梯形槽深度尺寸E相同，但不受梯形槽深度尺寸£公差的限制。
允許采用如虛線所示輪廓的全平面型式。

榫槽面的示意圖

(適用于 Class 150、Class 300、Class 600、Class 900、Class 1500 和 Class 2500)
用Class標記的法蘭密封面尺寸

Class 150、Class 300、Class 600、Class 900、Class 1500 及 Class 2500 的對焊鋼制管法蘭尺寸見表3-61～表3-66。表中法蘭內徑B相當于采用標準管表號的尺寸，對于未規定的法蘭內徑B或采用其他管表號的鋼管，應根據用戶要求或鋼管尺寸確定法蘭內徑B

公稱尺寸		X/ mm	/./ mm		/" mm	fJ mm	d/ mm	W/ mm	Y/ mm	Z/ mm
NPS	DN
1/2	15	34. 9					46	25. 4	36. 5	23. 8
3/4	20	42. 9					54	33. 3	44. 4	31. 8
1	25	50. 8					62	38. 1	52. 4	36. 5
	32	63. 5					75	47. 6	65. 1	46.0
	40	73. 0					84	54. 0	74. 6	52. 4
2	50	92. 1	2ⁿ	7²⁾	7	5	103	73. 0	93. 7	71. 4
	65	104. 8					116	85. 7	106.4	84. 1
3	80	127.0					138	108.0	128.6	106. 4
4	100	157. 2					168	131.8	158.8	130. 2
5	125	185.7					197	160. 3	187.3	158. 8
6	150	215. 9					227	190. 5	217.5	188. 9

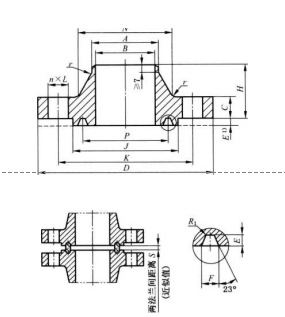

Class標記的環連接畫的法蘭密封面尺寸（GB/T 9115—2010)

公稱尺寸		Class 150							Class 300
NPS	DN	環號	J min	P	E	F	尺 1 max	S	環號	J min	P	E	F	尺 1 mux	S
1/2	15	—	—	?	?	?	—	?	Rll	50. 5ⁿ	34. 14	5. 54	7. 14	0. 8	3
3/4	20	—	—	?	—	?	—	—	R13	63. 5	42.88	6. 35	8. 74	0• 8	4
1	25	R15	63. 0¹)	47. 63	6.35	8. 74	0.8	4	R16	69. 5"	50. 80	6. 35	8. 74	0. 8	4
	32	R17	72. 5ⁿ	57. 15	6. 35	8. 74	0. 8	4	R18	79.0"	60. 33	6. 35	8. 74	0. 8	4
	40	R19	82. Oⁿ	65.07	6. 35	8. 74	0.8	4	R20	90. 5	68. 27	6. 35	8. 74	0. 8	4
2	50	R22	101”	82.55	6. 35	8. 74	0. 8	4	R23	108	82. 55	7. 92	11. 91	0. 8	6
	65	R25	120ⁿ	101. 60	6. 35	8. 74	0• 8	4	R26	127	101. 60	7. 92	11. 91	0. 8	6
3	80	R29	133	114.30	6. 35	8. 74	0. 8	4	R31	146	123.83	7. 92	11. 91	0• 8	6
4	100	R36	171	149. 23	6. 35	8. 74	0. 8	4	R37	175	149. 23	7. 92	11. 91	0. 8	6
5	125	R40	193ⁿ	171.45	6. 35	8. 74	0. 8	4	R41	210	180.98	7. 92	11. 91	0. 8	6
6	150	R43	219	193. 68	6. 35	8. 74	0. 8	4	R45	241	211.12	7. 92	11. 91	0. 8	6
8	200	R48	273	247. 65	6. 35	8. 74	0. 8	4	R49	302	269. 88	7. 92	11. 91	0. 8	6
10	250	R52	330	304.80	6. 35	8. 74	0. 8	4	R53	356	323.85	7. 92	11. 91	0. 8	6
12	300	R56	405^l)	381. 00	6. 35	8. 74	0. 8	4	R57	413	381. 00	7. 92	11. 91	0. 8	6
14	350	R59	425	396.88	6. 35	8. 74	0. 8	3	R61	457	419. 10	7. 92	11. 91	0.8	6
16	400	R64	483	454.03	6.35	8. 74	0. 8	3	R65	508	469.90	7. 92	11. 91	0. 8	6
18	450	R68	546	517. 53	6. 35	8. 74	0. 8	3	R69	575	533. 40	7. 92	11. 91	0. 8	6
20	500	R72	597	558.80	6. 35	8. 74	0. 8	3	R73	635	584.20	9. 53	13.49	1. 5	6
24	600	R76	711	673. 10	6. 35	8. 74	0. 8	3	R77	749	692.15	11. 13	16.66	1.5	6

Class 150對焊鋼制管法蘭尺寸（GB/T 9115 — 2010)

公稱尺寸		法蘭焊端夕卜徑 (鋼管外徑） A/mm	連接尺寸					法蘭厚度 C^u/ mm	法蘭高度 H/ mm	法蘭頸		法蘭內徑 *B/mm*
			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/ mm	螺栓孔直徑 *L/mm*	螺栓				法蘭頸
						螺栓				N/ mm	r/ mm
NPS	DN					數量，"個	螺紋規格			N/ mm	r/ mm
1/2	15	21. 3	90	60. 3	16	4	M14	9. 6	46	30	>4	15. 8
3/4	20	26. 9	100	69. 9	16	4	M14	11.2	51	38		20. 9
1	25	33. 7	110	79. 4	16	4	M14	12. 7	54	49		26. 6
	32	42. 4	115	88. 9	16	4	M14	14. 3	56	59		35. 1
	40	48. 3	125	98. 4	16	4	M14	15. 9	60	65		40. 9
2	50	60. 3	150	120.7	19	4	M16	17.5	62	78		52.5
	65	76. 1	180	139. 7	19	4	M16	20. 7	68	90		62. 7
3	80	88.9	190	152.4	19	4	M16	22. 3	68	108		77. 9
4	100	114. 3	230	190. 5	19	8	M16	22.3	75	135		102. 3
5	125	139. 7	255	215. 9	22	8	M20	22. 3	87	164		128.2
6	150	168. 3	280	241. 3	22	8	M20	23. 9	87	192		154. 1
8	200	219. 1	345	298. 5	22	8	M20	*27.0*	100	246		202. 7
10	250	273. 0	405	362.0	26	12	M24	28.6	100	305		254. 6
12	300	323. 9	485	431.8	26	12	M24	30. 2	113	365		304. 8
14	350	355. 6	535	476. 3	29	12	M27	33. 4	125	400		按用戶規定或根據鋼管尺寸確定
16	400	406. 4	595	539. 8	29	16	M27	35. 0	125	457
18	450	457	635	577. 9	32	16	M30	38. 1	138	505
20	500	508	700	635.0	32	20	M30	41. 3	143	559
24	600	610	815	749. 3	35	20	M33	46. 1	151	663

Class 900對焊鋼制管法蘭尺寸（GB/T 9115—2010)

公稱尺寸		法蘭焊端外徑 (鋼管外徑） A/mm	連接尺寸					法蘭厚度 C/ mm	法蘭高度 W mm	法蘭頸		法蘭內徑 B/mm
			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓				法蘭頸
						螺栓				N/ mm	r/ mm
NPS	DN					數量 "/個	螺紋規格			N/ mm	r/ mm
1/2	15	21. 3	120	82. 6	22	4	M20	22.3	60	38
3/4	20	26. 9	130	88. 9	22	4	M20	25.4	70	44
1	25	33. 7	150	101. 6	26	4	M24	28. 6	73	52
	32	42. 4	160	111. 1	26	4	M24	28. 6	73	64
	40	48.3	180	123.8	29	4	M27	31. 8	83	70		按用戶規
2	50	60. 3	215	165. 1	26	8	M24	38. 1	102	105		定或根據
	65	76. 1	245	190. 5	29	8	M27	41. 3	105	124		鋼管尺寸
3	80	88. 9	240	190. 5	26	8	M24	38. 1	102	127		確定
4	100	114. 3	290	235. 0	32	8	M30	44. 5	114	159
5	125	139. 7	350	279. 4	35	8	M33	50. 8	127	190
6	150	168. 3	380	317. 5	32	12	M30	55. 6	140	235
8	200	219. 1	470	393. 7	39	12	M36	63. 5	162	298

Class 1500對焊鋼制管法蘭尺寸（GB/T 9115—2010)

公稱尺寸		法蘭焊端夕卜徑 (鋼管外徑） A/mm	連接尺寸					法蘭厚度 C/ mm	法蘭高度 W mm	法蘭頸		法蘭內徑 *B/mm*
			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓				法蘭頸
						螺栓				N/ mm	r/ mm
NPS	DN					數量 «/個	螺紋規格			N/ mm	r/ mm
1/2	15	21. 3	120	82. 6	22	4	M20	22.3	60	38	彡4	按用戶規定或根據鋼管尺寸確定
3/4	20	26. 9	130	88. 9	22	4	M20	25.4	70	44
1	25	33. 7	150	101. 6	26	4	M24	28. 6	73	52
	32	42. 4	160	111. 1	26	4	M24	28. 6	73	64
	40	48. 3	180	123.8	29	4	M27	31.8	83	70
2	50	60. 3	215	165. 1	26	8	M24	38. 1	102	105
	65	76. 1	245	190. 5	29	8	M27	41. 3	105	124
3	80	88. 9	265	203. 2	32	8	M30	47. 7	117	133
4	100	114.3	310	241. 3	35	8	M33	54.0	124	162
5	125	139. 7	375	292. 1	42	8	M39	73. 1	156	197
6	150	168. 3	395	317. 5	39	12	M36	82. 6	171	229
8	200	219. 1	485	393. 7	45	12	M42	92. 1	213	292
10	250	273.0	585	482. 6	51	12	M48	108.0	254	368
12	300	323. 9	675	571. 5	55	16	M52	123. 9	283	451
14	350	355. 6	750	635. 0	60	16	M56	133. 4	298	495
16	400	406. 4	825	704. 8	67	16	M64	146. 1	311	552
18	450	457	915	774. 7	73	16	M70	162.0	327	597
20	500	508	985	831. 8	79	16	M76	177.8	356	641
24	600	610	1 170	990. 6	93	16	M90	203. 2	406	762

1) 標記

對焊鋼制管法蘭應按下列規定進行標記:
2) 標記示例
公稱尺寸DN ⁴〇0、公稱壓力PN 25、突面（RF)對焊鋼制管法蘭（WN)、配用米制管（系列II )、材料為Q235A，其標記為：
法蘭 DN 400-PN 25 WN RF [] Q235A GB/T9115
公稱尺寸NPS 6(DN 150)、公稱壓力Class 900、環連接面（RJ)對焊鋼制管法蘭（WN)、配用英制管、管表號Schl20、材料為06Crl7Nil2Mo2,其標記為：
法蘭 NPS 6(或 DM 150)-C.lass 900 WN RJ Schl20 06Crl7Nil2Mo2 GB/T 9115
