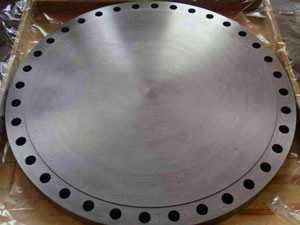

大口徑法蘭
SH3406-2013大直徑法蘭和法蘭蓋尺寸重量表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN650-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN650-DN3000
-
大直徑的法蘭分A和B兩個系列，大家總愛弄混了，千萬弄錯了，因?yàn)橹亓坎畹暮芏啵驗橹亓颗e(cuò)了，價格和成本都容易計算錯誤，一定要仔細，分清了客戶要得是A系列的大直徑還是B系列的大直徑。
今天吧這兩種系列的重量，放在一起，大家可以對比一下看看吧。
需要全套資料的朋友可以聯系站長，免費領取相關資料。
滄州信益專業生產大直徑法蘭和法蘭蓋。
| A系列大直徑管法蘭和法蘭蓋近似重量 | |||||||||
| 公稱尺寸 | PN20 CLass150 | PN50 CLass300 | PN110 CLass600 | PN150 CLass900 | |||||
| DN | NPS | 法蘭 | 法蘭蓋 | 法蘭 | 法蘭蓋 | 法蘭 | 法蘭蓋 | 法蘭 | 法蘭蓋 |
| 650 | 26 | 136.2 | 318.8 | 274.7 | 489.5 | 426.8 | 798.6 | 692.4 | 1165 |
| 700 | 28 | 156.7 | 378.2 | 338.3 | 597.1 | 481.3 | 935.7 | 821.8 | 1442.9 |
| 750 | 30 | 181.6 | 445.9 | 395 | 700.6 | 549.4 | 1100.1 | 962.5 | 1706.2 |
| 800 | 32 | 229.3 | 561.6 | 456.3 | 815 | 624.3 | 1296.7 | 1155.5 | 2061.7 |
| 850 | 34 | 245.2 | 628.4 | 519.9 | 938.9 | 699.2 | 1469.6 | 1348.4 | 2463 |
| 900 | 36 | 290.6 | 761 | 578.9 | 1106 | 774.1 | 1726.2 | 1541.4 | 2818.9 |
| 950 | 38 | 326.9 | 825.9 | 315.6 | 908.5 | 667.4 | 1545.5 | 1586.8 | 2838.9 |
| 1000 | 40 | 351.9 | 926.2 | 381.4 | 1080.6 | 740.1 | 1742.5 | 1643.5 | 3150.8 |
| 1050 | 42 | 404.1 | 1081 | 431.3 | 1220.4 | 921.7 | 2081.6 | 1786.4 | 3477.8 |
| 1100 | 44 | 449.5 | 1233.6 | 479 | 1397.9 | 980.7 | 2317.7 | 2077.9 | 4078.5 |
| 1150 | 46 | 481.3 | 1344.3 | 560.7 | 1588.6 | 1094.2 | 2614.2 | 2434.3 | 4745.3 |
| 1200 | 48 | 538 | 1520 | 626.6 | 1768.8 | 1296.2 | 3058.6 | 2614.4 | 5178.3 |
| 1250 | 50 | 576.6 | 1687.1 | 694.7 | 2016.7 | 1511.9 | 3493.6 | ||
| 1300 | 52 | 640.2 | 1886.9 | 753.7 | 2227.4 | 1616.3 | 3825.5 | ||
| 1350 | 54 | 719.6 | 2106.2 | 930.7 | 2580.6 | 1779.7 | 4237.2 | ||
| 1400 | 56 | 799.1 | 2330 | 978.4 | 2768.5 | 1943.2 | 4780.2 | ||
| 1450 | 58 | 869.5 | 2576.5 | 1030.6 | 3027.8 | 2106.6 | 5182 | ||
| 1500 | 60 | 928.5 | 2794 | 1121.4 | 3302.4 | 2270 | 5951.1 | ||
| B系列大直徑管法蘭和法蘭蓋近似重量 | |||||||||||
| 公稱尺寸 | PN11 CLass150 | PN20 CLass150 | PN50 CLass300 | PN110 CLass600 | PN150 CLass900 | ||||||
| DN | NPS | 法蘭 | 法蘭蓋 | 法蘭 | 法蘭蓋 | 法蘭 | 法蘭蓋 | 法蘭 | 法蘭蓋 | 法蘭 | 法蘭蓋 |
| 650 | 26 | 43 | 113.6 | 59 | 169.4 | 181 | 411.8 | 251.1 | 585.1 | 481.4 | 1043.3 |
| 700 | 28 | 48.5 | 130.6 | 68 | 206.2 | 204.3 | 464.5 | 295.7 | 692.6 | 613.2 | 1320.9 |
| 750 | 30 | 52.6 | 149 | 75 | 246.6 | 249.7 | 567.1 | 368.3 | 870.5 | 829.4 | 1587.9 |
| 800 | 32 | 58.6 | 175.1 | 86 | 274.2 | 311 | 706.5 | 431.3 | 1036.4 | 926.2 | 1848.3 |
| 850 | 34 | 62.8 | 212.8 | 105 | 355.5 | 340.5 | 780.5 | 547.3 | 1270.4 | 1084 | 2175.5 |
| 900 | 36 | 83.8 | 273.6 | 121 | 404.1 | 381.4 | 872.2 | 608 | 1443.5 | 1144.5 | 2351.4 |
| 950 | 38 | 91.8 | 316.1 | 144 | 494.5 | 415.5 | 1024.7 | 652.7 | 1634.5 | 1326.5 | 2959.2 |
| 1000 | 40 | 97.6 | 361.9 | 162 | 566.2 | 449.5 | 1157.3 | 699.9 | 1838.6 | 1396.1 | 3279 |
| 1050 | 42 | 103.2 | 423.5 | 179.4 | 632.5 | 515.3 | 1305.8 | 856.4 | 2200.1 | 1531.8 | 3619.5 |
| 1100 | 44 | 131.3 | 484.9 | 193 | 716.9 | 560.7 | 1500.3 | 916.4 | 2442.7 | 1775.7 | 4237.4 |
| 1150 | 46 | 141.7 | 541.3 | 216.3 | 828.1 | 667.4 | 1709.8 | 1011.5 | 2744.8 | 2079.5 | 4923.3 |
| 1200 | 48 | 155 | 624.8 | 249 | 928.5 | 715.1 | 1899.1 | 1212.6 | 3205.4 | 2246.6 | 5369.9 |
| 1250 | 50 | 164.5 | 691.5 | 257.3 | 1037 | 776.4 | 2101.6 | 1404.7 | 3651.2 | ||
| 1300 | 52 | 172.6 | 762.7 | 273 | 1168.6 | 835.4 | 2313.6 | 1470.2 | 3990.9 | ||
| 1350 | 54 | 191.3 | 867 | 293.5 | 1293 | 899 | 2577.9 | 1625.2 | 4430.2 | ||
| 1400 | 56 | 225.5 | 966.5 | 315 | 1427.4 | 1178.2 | 3015.5 | 1831.9 | 4811.4 | ||
| 1450 | 58 | 238.9 | 1055.2 | 354.6 | 1616.3 | 1257.6 | 3335.6 | 1938.1 | 5397.4 | ||
| 1500 | 60 | 260 | 1177.2 | 390 | 1776.6 | 1303 | 3623 | 2326.7 | 6194.6 | ||
