1范圍
工業通風機法蘭
本標準規定了工業通風機圓形法蘭和矩形法蘭的尺寸。
本標準適用于一般用途工業通風機(風機箱)和重型通風機進出口法蘭。
2規范性引用文件
下列文件中條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修
改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是
否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 321優先數和優先數系(GBff 321--2005，ISO 3：1993，IDT)
GB／T 5277緊固件螺栓和螺釘通孔(GBfI"5277--1985，eqv ISO 273：1979)
GB／T 17774工業通風機尺寸(GBfr 17774—1999，idt IsO 13351：1996)
JBfl"10214通風機鉚焊件技術條件
3術語和定義
下列術語和定義適用于本標準。
3．1
一般用途工業通風機general-purpose industrial fan
法蘭尺寸符合圖1～圖4和表1的通風機。
3．2
重型通風機heavy-duty fan
法蘭尺寸較大并符合圖1～圖4和表2的通風機。
4通風機法蘭
4．1圓形法蘭
4．1．1
圓形法蘭的結構特征：——旋壓翻邊法蘭(機殼本體旋壓翻邊見圖1)

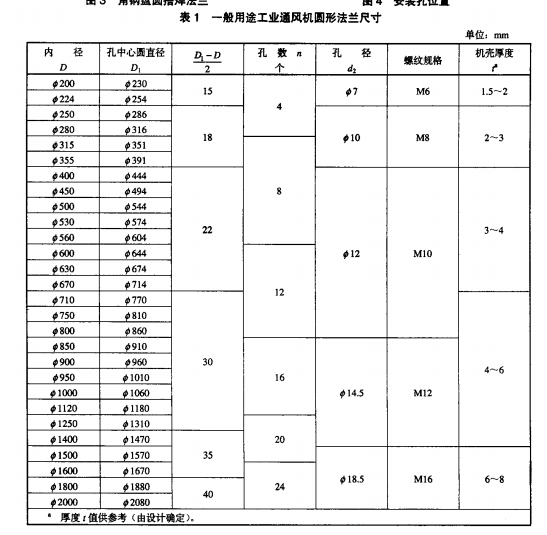

表1
一般用途工業通風機圓形法蘭尺寸
——扁鋼盤圓焊接法蘭(圖2)；
——角鋼盤圓搭焊法蘭(圖3)。
4．1．2圓形法蘭用在臥式風機上，則法蘭安裝孔應跨中心對稱分布，特殊情況下可以偏離中心線并標
上口角(圖4)。
4．1．3圓形法蘭安裝孔的數量可被四除盡(即四的倍數)，應沿孔中心圓直徑D1圓周均布。當要求機
殼剖分時，允許法蘭分為兩半，便于風機在狹窄的條件下安裝。
4．1．4圓形法蘭的厚度及外徑由設計確定。
4．2．5矩形法蘭上孔與孔的間距PA或PB一<200mm，四舍五入圓整為整數。
4．2．6矩形法蘭的厚度及外邊長由設計確定。
5技術要求
5．1圓形法蘭內徑D及矩形法蘭內邊長A或B可采用GBfr 321的規定。
5．2法蘭上螺栓或螺釘通孔直徑符合GBtq"5277中粗裝配的規定。
5．3法蘭內徑及螺栓或螺釘通孔的位置、數量符合本標準的規定。
5．4法蘭端面的平面度公差符合JB，r 10214的規定。
5．5法蘭端面與機殼軸線垂直度公差符合JB／T 10214的規定。
5．6法蘭內外表面應清潔、平整；清除孔口毛刺、外緣飛邊、焊接處焊渣飛濺。
