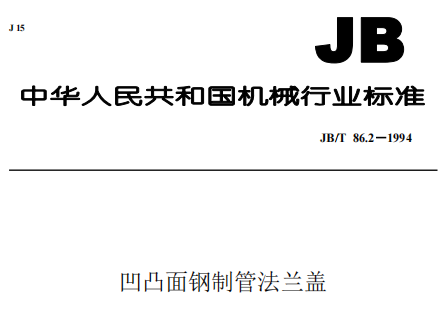

JBT86.2-1994凹凸面鋼制管法蘭蓋
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    1主題內容與適用范圍
    本標準規定了公稱壓力PN為4.0, 6.3，10.0 MPa的凹凸面鋼制管法蘭蓋的型式和尺寸。 本標準適用于公稱壓力PN4.0~10.0 MPa的凹凸面鋼制管法蘭蓋。
    2引用標準

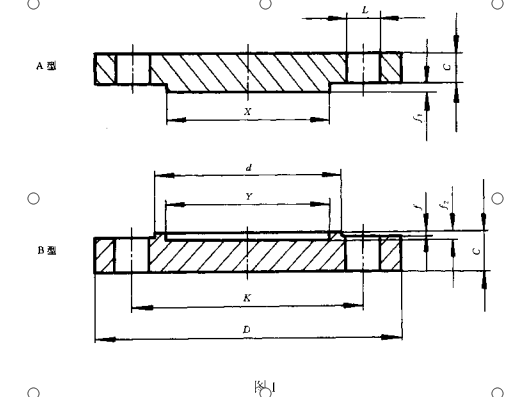

    TO/T 74管路法蘭技術條件 3法蘭蓋的型式和尺寸應符合圖1及表1?表3的規定

    及表1?表3的規定

    4法蘭蓋的技術要求按JB/T 74的規定。
    5法蘭蓋的公稱壓力和不同溫度下的最大允許工作壓力按JB/T 74的規定。
    6標記示例
    公稱通徑300 mm、公稱壓力4.0 MPa、尺寸為系列2的凸面鋼制管法蘭蓋: 法蘭蓋 300—40A JB/T 86.2—1994 公稱通徑300 mm、公稱壓力4.0 MPa、尺寸為系列1的凹面鋼制管法蘭蓋: 法蘭蓋 300—40B (系列 1) JB/T 86.2—1994

    表1 PN 4.0 MPa凹凸面鋼制管法蘭蓋尺寸
    公稱   連 接 尺 寸   密封面尺寸 法蘭
    厚度    		 法蘭理論重量 kg
    通徑 法蘭外徑 螺栓孔中 螺栓孔直徑 螺栓   X
    系列1/系列2    		 Y
    系列1/系列2
    DN D
    系列1/系列2    		 心圓直徑 K L
    系列1/系列2    		 數量
    n    		 螺紋Th. 系列1/系列2 d     f f'、f C A型 B型
    10 90 60 14 4 M12 40 34 35 2 4 16 0.48 0.53
    15 95 65 14 4 M12 45 39 40 2 4 16 0.55 0.60
    20 105 75 14 4 M12 55 50 51 2 4 16 0.82 0.86
    25 115 85 14 4 M12 65 57 58 2 4 16 1.00 1.05
    32 140/135 100 18 4 M16 78 65 66 2 4 16 1.68 1.77
    40 150/145 110 18 4 M16 85 75 76 3 4 16 1.97 1.96
    50 165/160 125 18 4 M16 100 87 88 3 4 18 2.74 2.72
    65 185/180 145 18 8 M16 120 109 110 3 4 20 3.80 3.68
    80 200/195 160 18 8 M16 135 120 121 3 4 22 4.97 4.83
    100 235/230 190 23 8 M20 160 149 150 3 4.5 24 7.42 7.14
    125 270 220 26/25 8 M24/M22 188 175 176 3 4.5 28 10.60 10.20
    150 300 250 26/25 8 M24/M22 218 203 204 3 4.5 30 14.40 13.80
    (175) 350 295 30 12 M27 258 233 234 3 4.5 34 27.10 26.00
    200 375 320 30 12 M27 282 259 260 3 4.5 38 41.80 40.40
    (225) 415 355 34 12 M30 315 286 287 3 4.5 40 60.90 58.50
    250 450/445 385 34 12 M30 345 312 313 3 4.5 44 85.30 81.60
    300 515/510 450 34 16 M30 408 363 364 4 4.5 50 121.00 116.80
    350 580/570 510 36/34 16 M33/M30 465 421 422 4 5 56 141.00 134.50
    400 660/655 585 41 16 M36 535 473 474 4 5 64 191.50 183.70
    表2 PN6.3MPa凹凸面鋼制管法蘭蓋尺寸
    公稱   連 接 尺 寸   密封面尺寸 法蘭
    厚度    		 法蘭理論重量 kg
    通徑 法蘭外徑 螺栓孔中 螺栓孔直徑 螺栓   X
    系列1/系列2    		 Y
    系列1/系列2
    DN D
    系列1/系列2    		 心圓直徑 K L
    系列1/系列2    		 數量
    n    		 螺紋Th. 系列1/系列2 d     f f'、f C A型 B型
    10 100 70 14 4 M12 50 34 35 2 4 18 1.00 0.90
    15 105 75 14 4 M12 55 39 40 2 4 18 1.10 1.00
    20 130/125 90 18 4 M16 68 50 51 2 4 20 1.80 1.70
    25 140/135 100 18 4 M16 78 57 58 2 4 22 2.40 2.30
    32 155/150 110 23 4 M20 82 65 66 2 4 24 3.20 3.00
    40 170/165 125 23 4 M20 95 75 76 3 4 24 3.70 3.40
    50 180/175 135 23 4 M20 105 87 88 3 4 26 4.70 4.30
    65 205/200 160 23 8 M20 130 109 110 3 4 28 6.50 5.90
    80 215/210 170 23 8 M20 140 120 121 3 4 30 7.80 7.00
    100 250 200 26/25 8 M24/M22 168 149 150 3 4.5 34 11.80 10.80
    125 295 240 30 8 M27 202 175 176 3 4.5 40 20.00 18.00
    150 345/340 280 34 8 M30 240 203 204 3 4.5 48 32.00 30.00
    (175) 375/370 310 34 12 M30 270 233 234 3 4.5 52 40.00 39.00
    200 415/405 345 36/34 12 M33/M30 300 259 260 3 4.5 56 53.00 49.00
    (225) 430 370 36/34 12 M33/M30 325 286 287 3 4.5 60 64.00 61.00
    250 470 400 36/41 12 M33/M36 352 312 313 3 4.5 64 83.00 77.00
    300 530 460 36/41 16 M33/M36 412 363 364 4 4.5 72 116.00 109.00
    350 600/595 525 41 16 M36 475 421 422 4 5 80 170.00 159.00
    400 670 585 42/48 16 M39/M42 525 473 474 4 5 88 232.00 218.00
    附加說明： _
    本標準由機械工業部機械標準化研究所提出并歸口。
    本標準由機械工業部機械標準化研究所、哈爾濱鍋爐廠起草。 本標準主要起草人李俊英、吳禎家。
