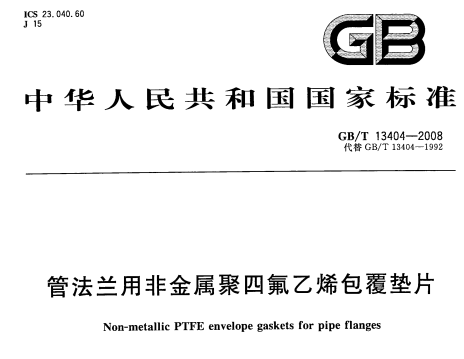

GBT13404-2008管法蘭用非金屬聚四氟乙烯包覆墊片

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

在線咨詢

產品詳情

₂

_SS

_asS

公稱尺寸 DN	包®層內徑 Di	包«層外徑	墊片外徑						墊片型式
公稱尺寸 DN	包®層內徑 Di	包«層外徑	PN6	PN10	PN16	PN25	PN40	PN63	墊片型式
10	18	36	39	46	46	46	46	56	A型和B型
15	22	40	44	51	51	51	51	61
20	27	50	54	61	61	61	61	72
25	34	60	64	71	71	71	71	82
32	43	70	76	82	82	82	82	88
40	49	80	86	92	92	92	92	103
50	61	92	96	107	107	107	107	113
65	77	110	116	127	127	127	127	138
80	89	126	132	142	142	142	142	148
100	115	151	152	162	162	168	168	174
125	HI	178	182	192	192	194	194	210
150	169	206	207	218	218	224	224	247
200	220	260	262	273	273	284	290	309	A型、B型和C型
250	273	314	317	328	329	340	352	364
300	324	365	373	378	384	400	417	424
350	356	412	423	438	444	457	474	486
400	407	469	473	489	495	514	546	543	C型
450	458	528	528	539	555	564	571	—
500	508	578	578	594	617	624	628	—
600	610	679	679	695	734	731	747	—

公稱壓力用Class標記的管法蘭用墊片尺寸見表2。

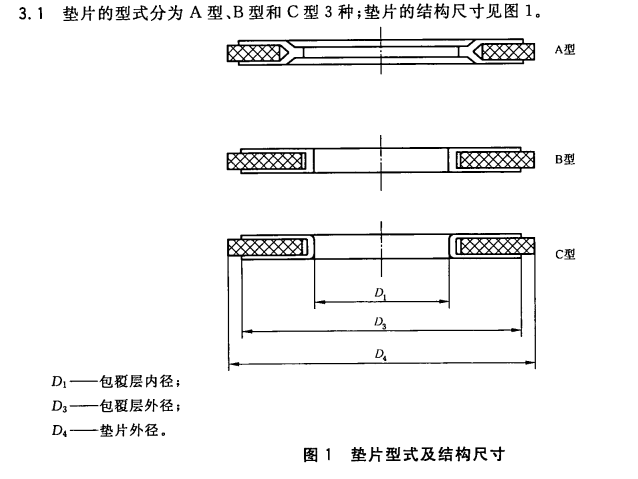

表2用Class標記的管法蘭用墊片尺寸單位為毫米

公稱尺寸		包覆層內徑 Di	包B層外徑 d₃	墊片外徑d₄		墊片型式
NPS	DN	包覆層內徑 Di	包B層外徑 d₃	Classl50(PN20)	Class300(PN50)	墊片型式
1/2	15	22	40	47.5	54.0	A型和B型
3/4	20	27	50	57.0	66.5
1	25	34	60	66.5	73.0
	32	43	70	76.0	82.5
l	40	49	80	85.5	95.0
2	50	61	92	104.5	111.0
2	65	73	110	124.0	130.0

常用夾嵌層材料的代號和推薦使用溫度

材料名稱	高壓石棉橡膠板	中壓石棉橡膠板	5110非石棉橡膠板	氟橡膠板	丁腈橡膠板	三元乙丙橡膠板
材料代號	XB450	XB350	NASB 5110	FKM	NBR	EPDM
推薦使用溫度/"C	<450	<350	<200	<220	<110	<200

墊片包覆層用聚四氟乙烯管材應符合QB/T 3624的規定，聚四氟乙烯板材應符合QB/T 3625 的規定，聚四氟乙烯包覆層的厚度為〇. 5 nun,嵌入物的厚度為2. 0 mm,顧客另有要求時由供需雙方協商確定。
4. 1.3墊片用的非石棉橡膠板應符合GB/T 9129的規定。
4. 1.4墊片用的橡膠板應符合GB/T 5574的規定。
4.1.5墊片用的石棉橡膠板應符合GB/T 3985的規定。
4. 1.6墊片用的其他夾嵌層材料應符合相關標準的要求。
警告:對含有石棉的材料須遵守法律、法規的規定，在使用這些含石棉材料時要采取預防措施，以確保不會對健康造成危害。
4. 2外觀質量
墊片表面應平整、光滑、無翹曲變形，厚度均勻，不得有孔眼、皺折及夾渣等缺陷。
4.3尺寸偏差
4.3.1公稱壓力用PN標記的墊片尺寸偏差應符合表4的規定。
