JBT79.1-1994凸面整體鑄鋼管法蘭
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
1、主題內容與適用范圍本標準規定了公稱壓力PN為1.6, 2.5, 4.0 MPa的凸面整體鑄鋼管法蘭的型式和尺寸。 本標準適用于公稱壓力PN1.6~4.0 MPa的凸面整體鑄鋼管法蘭。
2、引用標準
TO/T 74管路法蘭技術條件。

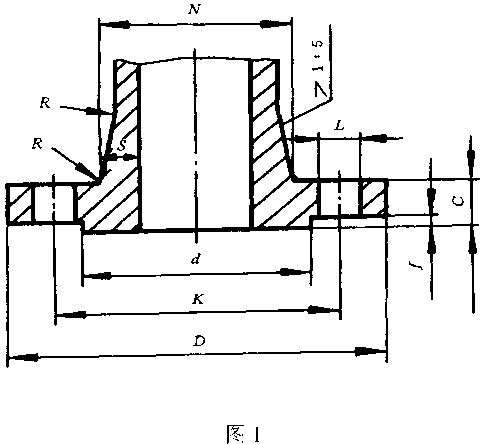

3、法蘭的型式和尺寸應符合圖1及表1?表3的規定。
4、法蘭的技術要求按JB/T 74的規定。
|
公 稱 通 徑 DN |
連接尺寸 | 密封面尺寸 |
法 厚 度 C |
法蘭頸 | |||||||
|
法蘭外徑 D 系列1/系列2 |
螺栓孔 中心圓 直徑 K |
螺栓孔 直徑 L 系列 1/系列 2 |
螺栓、螺柱 | d | f | N祖 | ^"max | R | |||
|
數 量 n |
螺紋Th. 系列1/系列2 |
||||||||||
| 15 | 95 | 65 | 14 | 4 | M12 | 45 | 2 | 14 | 39 | 12 | 4 |
| 20 | 105 | 75 | 14 | 4 | M12 | 55 | 2 | 14 | 44 | 12 | 4 |
| 25 | 115 | 85 | 14 | 4 | M12 | 65 | 2 | 14 | 49 | 12 | 4 |
| 32 | 140/135 | 100 | 18 | 4 | M16 | 78 | 2 | 16 | 56 | 12 | 4 |
| 40 | 150/145 | 110 | 18 | 4 | M16 | 85 | 3 | 16 | 64 | 12 | 4 |
| 50 | 165/160 | 125 | 18 | 4 | M16 | 100 | 3 | 16 | 74 | 12 | 5 |
| 65 | 185/180 | 145 | 18 | 4 | M16 | 120 | 3 | 18 | 95 | 15 | 5 |
| 80 | 200/195 | 160 | 18 | 8 | M16 | 135 | 3 | 20 | 110 | 15 | 5 |
| 100 | 220/215 | 180 | 18 | 8 | M16 | 155 | 3 | 20 | 130 | 15 | 5 |
| 125 | 250/245 | 210 | 18 | 8 | M16 | 185 | 3 | 22 | 161 | 18 | 6 |
| 150 | 285/280 | 240 | 23 | 8 | M20 | 210 | 3 | 24 | 186 | 18 | 6 |
| (175) | 310 | 270 | 23 | 8 | M20 | 240 | 3 | 26 | 215 | 20 | 6 |
| 200 | 340/335 | 295 | 23 | 12 | M20 | 265 | 3 | 26 | 240 | 20 | 6 |
| (225) | 365 | 325 | 23 | 12 | M20 | 295 | 3 | 26 | 269 | 22 | 6 |
| 250 | 405 | 355 | 26/25 | 12 | M24/M22 | 320 | 3 | 30 | 298 | 24 | 8 |
| 300 | 460 | 410 | 26/25 | 12 | M24/M22 | 375 | 4 | 30 | 348 | 24 | 8 |
| 350 | 520 | 470 | 26/25 | 16 | M24/M22 | 435 | 4 | 34 | 402 | 26 | 8 |
| 400 | 580 | 525 | 30 | 16 | M27 | 485 | 4 | 36 | 456 | 28 | 10 |
| 450 | 640 | 585 | 30 | 20 | M27 | 545 | 4 | 40 | 510 | 30 | 10 |
| 500 | 715/705 | 650 | 34 | 20 | M30 | 608 | 4 | 44 | 564 | 32 | 10 |
| 600 | 840 | 770 | 36/41 | 20 | M33/M36 | 718 | 5 | 48 | 672 | 36 | 10 |
| 700 | 910 | 840 | 36/41 | 24 | M33/M36 | 788 | 5 | 50 | 776 | 38 | 12 |
| 800 | 1025/1020 | 950 | 41 | 24 | M36 | 898 | 5 | 52 | 880 | 40 | 12 |
| 900 | 1125/1120 | 1050 | 41 | 28 | M36 | 998 | 5 | 54 | 984 | 42 | 12 |
| 1000 | 1255 | 1170 | 42/48 | 28 | M39/M42 | 1110 | 5 | 56 | 1084 | 42 | 12 |
| 1200 | 1485 | 1390 | 48/54 | 32 | M45/M48 | 1325 | 5 | 58 | 1288 | 44 | 15 |
| 1400 | 1685 | 1590 | 48/54 | 36 | M45/M48 | 1525 | 5 | 60 | 1492 | 46 | 15 |
| 1600 | 1930 | 1820 | 58 | 40 | M52 | 1750 | 5 | 68 | 1704 | 52 | 18 |
