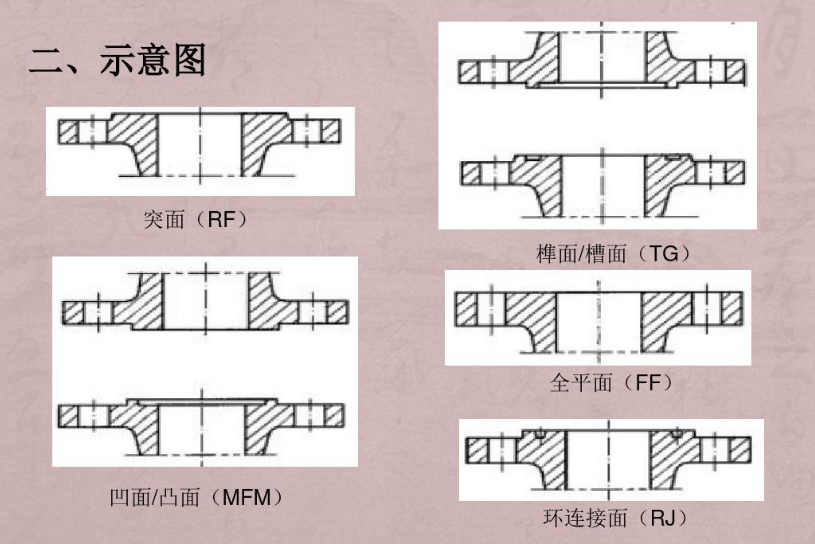

法蘭的密封面介紹

一、平面——FF

二、突面——RF

三、凹凸面——MFM

     1、凸面——M
     2、凹面——FM

四、榫槽面——TG
     1、榫面——T
     2、槽面——G

五、環連接面——RJ




法蘭類型和法蘭密封面的對照

一、板式平焊法蘭PL
      1、突面RF——0.25-2.5Mpa
      2、全平面FF——0.25-1.6Mpa

二、帶頸平焊法蘭SO
     1、突面RF——0.6-4.0Mpa
     2、凹凸面MFM——1.0-4.0Mpa
     3、榫槽面TG——1.0-4.0Mpa
     4、全平面FF——0.6-1.6Mpa

三、帶頸對焊法蘭WN
     1、突面RF——1.0-25.0Mpa
     2、凹凸面MFM——1.0-16.0Mpa
     3、榫槽面TG——1.0-16.0Mpa
     4、環連接面RL——6.3-25.0Mpa
     5、全平面FF——1.0-1.60Mpa

四、整體法蘭IF
     1、突面RF——0.6-25.0Mpa
     2、凹凸面MFM——1.0-16.0Mpa
     3、榫槽面TG——1.0-16.0Mpa
     4、環連接面RL——6.3-25.0Mpa
     5、全平面FF——1.0-1.60Mpa

五、承插法蘭SW
    1、突面RF——1.0-10.0Mpa
    2、凹凸面MFM——1.0-10.0Mpa
    3、榫槽面TG——1.0-10.0Mpa

六、螺紋法蘭Th
    1、突面RF——0.6-4.0Mpa
    2、全平面FF——0.6-1.60Mpa

七、對焊環松套法蘭（PJ-SE）
    1、突面RF——0.6-4.0Mpa

八、平焊環松套法蘭（PJ/PR）
    1、突面RF——0.6-1.6Mpa
    2、凹凸面MFM——1.0-1.6.0Mpa
    3、榫槽面TG——1.0-1.6Mpa



九、法蘭蓋BL
    1、突面RF——0.25-25.0Mpa
    2、凹凸面MFM——1.0-16.0Mpa
    3、榫槽面TG——1.0-16.0Mpa
    4、環連接面RL——6.3-25.0Mpa
    5、全平面FF——0.25-1.60Mpa

十、襯里法蘭蓋BL(s)
    1、突面RF——0.6-4.0Mpa
    2、凸面M——1.0-4.0Mpa
    3、榫面T——1.0-4.0Mpa
