法蘭管件原材料對照表

更新時間??2021-05-08 19:31 閱讀

這邊文章主要是給大家展現了一下，常用的管件和法蘭的，原材料的對照，主要是以管件法蘭的標準對照材料的牌號，在對照原材料或者是鋼管或者是圓鋼，的相應的標準。

主要分三種類型的，一個是鋼管的，一個是板材的，還有一種是鋼坯的，鋼坯的一般對應包括鍛制承插件和法蘭的原材料了，鋼管對應無縫的管件，板材對應大口徑對焊管件，和板卷法蘭的原材料。

滄州信益專業生產以下介紹到的各種產品，歡迎大家來電！

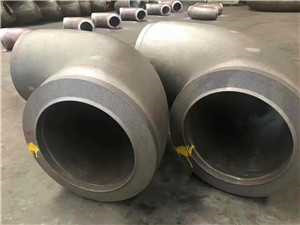

一、無縫管件的原材為鋼管   比如DN600以下的彎頭、三通、大小頭，都是以無縫鋼管為原材料的。

無縫管件常用的材料牌號及材料標準
管件標準	材料牌號	鋼管標準
GB/T12459-05 SH3408-1996 ASME B16.9 SMLS	10 20	GB3087 GB6479 GB/T8163 GB/T9948
	Q295 Q345	GB/T8163
	ASTM A234 WPB	ASTM A 106
	16Mn	GB6479
	ASTM A234 WP5、P11、P22、P91、P9	ASTM A335
	12CrMo 15CrMo 1Cr5Mo	GB6479 GB/T9948
	12Cr2Mo	GB6479
	20G、20MnG、12CrMoG、15CrMoG 12Cr2MoG、12Cr1MoVG	GB5310
	1Cr19Ni11Nb	GB5310 GB/T9948
	0Cr18Ni9、00Cr19Ni10 0Cr18Ni10Ti、0Cr18Ni11Nb 0Cr17Ni12Mo2、00Cr17Ni14Mo2	GB/T14976
	ASTM A403 WP304、WP304L、 WP316、WP316L、WP321	ASTM A240

二、鋼板為原材料的     比如大口的對焊管件，焊接三通，還有卷管，大口的大小頭，等等原材料為鋼板的對照表，還有板卷的法蘭的原材料。

鋼板制對焊管件常用的材料牌號及材料標準
管件標準	材料牌號	鋼板標準
GB/T13401-05 SH3409-1996 ASME B16.9 WELD	10 20	GB/T710 GB/T711
	Q235	GB/T912 GB/T8274
	ASTM A234 WPB	ASTM A515
	ASTM A420 WPL6	ASTM A516
	20R 16MnR 15CrMoR	GB6654
	ASTM A234 WP5、P11、P22 P91、P9	ASTM A387
	20g、16Mng 15CrMog、12CrlMoVg	GB713
	16MnDR、09Mn2VDR	GB3531
	0Cr18Ni9、0Cr17Ni12Mo2 0Cr18Ni10Ti、0Cr18Ni11Nb	GB/T3280 GB/T4237 GB/T4238
	00Cr19Ni10、00Cr17Ni14Mo2	GB/T3280 GB/T4237
	ASTM A403 WP304、WP304L、 WP316、WP316L、WP321	ASTM A240、ASTM A480

三、鋼坯為原材料的      一般都是法蘭、鍛制管件，鍛制管件的種類有很多，以后我會專門發文章為大家介紹。

鍛件常用的材料牌號及材料標準
管件標準	材料牌號	鋼坯標準
ASME B16.11 GB/T14383-2008 GB/T14626-193 SH3410-1996 ASME B16.5	20	GB/T699
	Q295、Q345	GB/T1591
	15CrMo 12Cr1MoV	GB/T3077
	12Cr5Mo（1Cr5Mo）	GB/T1221
	ASTM A 105	ASTM A 105
	ASTM A350 LF2	ASTM A350
	ASTM A182 F5、F11、F22、F304、 F304L、F321、F316、F316L	ASTM A182
	06Cr19Ni10(0Cr18Ni9) 06Cr17Ni12Mo2(0Cr17Ni12Mo2) 06Cr18Ni11Ti(0Cr18Ni10Ti)	GB/T1220 GB/T1221
	022Cr19Ni10(00Cr19Ni10) 022Cr17Ni12Mo2(00Cr17Ni14Mo2)	GB/T1220

常用無縫管材料
材料牌號	鋼管標準	材料牌號	鋼管標準	材料牌號	鋼管標準
10 20	GB3087 GB6479 GB/T8163 GB/T9948	12Cr2Mo	GB6479	1Cr19Ni11Nb	GB5310 GB/T9948
Q295 Q345	GB/T8163	20G 20MnG 12CrMoG 15CrMoG 12Cr2MoG 12Cr1MoVG	GB5310	0Cr18Ni9 00Cr19Ni10 0Cr18Ni10Ti 0Cr18Ni11Nb 0Cr17Ni12Mo2 00Cr17Ni14Mo2	GB/T14976
16Mn	GB6479
12CrMo 15CrMo 1Cr5Mo	GB6479 GB/T9948
常用鋼板材料
材料牌號	鋼管標準	材料牌號	鋼管標準	材料牌號	鋼管標準
10 20	GB/T710 GB/T711	20g 16Mng 15CrMog 12CrlMoVg	GB713	0Cr18Ni9 0Cr17Ni12Mo2 0Cr18Ni10Ti 0Cr18Ni11Nb	GB/T3280 GB/T4237 GB/T4238
Q235	GB/T912 GB/T8274
20R 16MnR 15CrMoR	GB6654	16MnDR 09Mn2VDR	GB3531	00Cr19Ni10 00Cr17Ni14Mo2	GB/T3280 GB/T4237

法蘭類型代號
法蘭類型代號	法蘭類型
PL	板式平焊法蘭
SO	帶頸平焊法蘭
WN	帶頸對焊法蘭
IF	整體法蘭
SW	承插焊法蘭
Th	螺紋法蘭
PJ/SE	對焊環松套法蘭
PJ/RJ	平焊環松套法蘭
BL	法蘭蓋
BL(S)	襯里法蘭蓋

序號	品 種	英文翻譯	類 別	代 號
1	45°彎頭	45°ELBOW	長半徑	45E(L)
2	90°彎頭	90°ELBOW	長半徑	90E(L)
3			短半徑	90E(S)
4			長半徑異徑	90E(L)R
5	180°彎頭	180°ELBOW	長半徑	180E(L)
6			短半徑	180E(S)
7	異徑接頭 （大小頭）	REDUCER	同心	R(C）
8			偏心	R(E)
9	三通	TEE	等徑	T(S)
10			異徑	T(R)
11	四通	CROSS	等徑	CR(S)
12			異徑	CR(R)
13	管帽	CAP		C
14	翻邊短節	LAP JOINT STUB ENDS	長型	SE(L)
15			短型	SE(S)
