球化鐵水的選擇
①球化鐵水在成分上要選擇共晶當量的鐵水，由于球化劑的加入，碳當量應在4．6％-4．7％為好。
②由于球化劑的加入增加了鐵液的樹枝狀結晶傾向和表面張力，因此，殘余稀土鎂的量要盡可能低121，通常殘余稀土含量RE<0．02％，0．03％<Mg<0．04％。
③孕育處理要到位，防止自由慘碳體的出現，通常Fe3C<3％。
④球鐵井蓋是薄壁件，而且是潮模鑄造，終硅含量應偏高，應控制在2．6％<Si<3．0％。
⑤球墨鑄鐵中，不允許有超過通用標準的微量元素，這一點也特別重要。

澆注溫度對冷隔的防治起決定性的作用，溫度越高，鐵液冷 卻凝固時間越長，但盲目提高澆注溫度會給鑄件帶來粘砂、縮孔、 變形等鑄造缺陷，通常球墨鑄鐵井蓋的澆注溫度在1 350— 1 400℃為宜。

球鐵井蓋結構的設計盡量做到皮厚、壁厚適中，小件不小于 4—6 mTTl，大件不小于6～8 nlnl。而且在符合力學性能的前提下，盡 量做到承力筋少、間距均勻、過渡平緩、留適中的鑄造圓角、不留 尖角、結構簡單明了、芯子少，這些都是減少鑄件冷隔和其他缺 陷的有效方法。

鑄型鬣熱系數低、導熱能力強、緊實度大、不加冷鐵，都有利 于鐵水保溫。使用涂料能改善摩擦條件，降低流動阻力，但潮模 通常在鑄型表面撒石墨粉，這方面的作用不大。適當降低型砂中 的含水量和發氣物質的含量，減少型砂發氣量。在滿足強度要求下，砂箱高度要盡量低。鑄型上扎出氣眼，或在適當的地方留出 氣冒口，以提高鑄型的整體透氣能力，減小鑄型中氣體的反壓 力，都有利于鐵水充型，減少冷隔缺陷。

澆注系統的開設對鐵水充型的影響也是十分明顯的。直澆 道要有足夠的高度，如砂箱高度不夠，可加澆口杯來補足，以保 證整個澆注系統有足夠的靜壓力。內澆道是控制金屬液流動速 度的關鍵組元，通常應開得偏大點，但是開得過大，充型過快，不 利于各注入口的乎穩分配。再者，內澆道的開設位置應保證鐵水 充型均勻、澆注路程短、最后充型部位壁厚不薄等，因此內澆道 的開設應數量均勻、面積適中。出氣冒IZl是防止型腔形成反壓力 的有效組元，出氣冒口通常留在鐵水最后充型部位。澆注系統的 開設要考慮整個鑄型的充型速度，總的來講是快點好，有利于鐵 水保溫。但是充型速度過快，易形成鐵水的飛濺、噴射現象，使金 屬氧化和產生鐵豆缺陷，使型腔氣體來不及排出、反壓力增加。 反而造成“澆不到”或“冷隔”缺陷。澆注系統的開設應考慮鐵水 流動的平穩和均勻。尤其對于一型數個鑄件，充型不勻就可能會 使某個部位或某個鑄件斷流，從而形成冷隔，因此，應選用封閉 式的澆注系統。

在保證澆注鐵水成份和溫度合格的情況之下，澆注方法也 是極其重要的環節。首先，要使鐵水快速充滿澆口杯，然后一直 保持澆口杯處于充滿狀態，保證整個澆注系統不斷流，這一點至 關重要。再者，對于一些特殊的鑄件還要進行二次補澆。

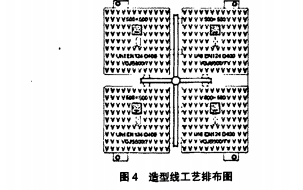

(1)鑄造手段：采用z110造型機線生產，鑄型強度16N／cmz， 透氣性90。 (2)造型工藝：砂箱高度140，一型澆4件。每個鑄件都有獨 立的排氣冒口，采用閉式澆注系統，工藝排布見圖4。




冷隔是球墨鑄鐵井蓋生產的第一“殺手”。但是，如果認識到面(下層線棒側)，而該線棒槽楔存在松動現象，見圖5。因為定子 線圈是整體結構，真空壓力浸漆?，F場無法修復。為了徹底消除 隱患，確保今后長期安全運行．將ll循環水泵電機和12凝結水 泵電機返廠修理，更換定子繞組。

(1)雖然磁性槽楔能起到一定的節能降耗的作用．也是電機 制造的趨勢。但是從目前應用情況看，存在磁性槽楔脫落造成定 子線棒絕緣損壞的重大隱患。所以，為保證機組的安全可靠運 行、消除重要輔機存在的設備隱患，應利用機組檢修機會，檢查 該類型電機槽楔是否松動、脫落，如果發現槽楔松動、脫落，應將 其更換為非磁性槽楔。
(2)嚴格執行檢修預試規程和檢修周期，槍奩所有電機絕緣 狀況。如發現問題，應及時進行有針對性的處理，防止類似故障 的重復發生。
(3)電動機冷態、熱態啟動時間間隔和次數嚴格按運行規程 執行，避免電動機頻繁啟動。
(4)加強設備巡檢，執行點檢制度。發現電機振動、溫度及聲 音異常時。及時分析，采取相應措施予以消除。
(5)加強設備制造或修理過程中的監造，避免在制造或修理 過程中發生因材質、工藝不良等造成的先大性設備隱患。
