法蘭接頭由法蘭、密封墊片及緊固件（螺拴及螺母）組成，三者可視為一預應力、靜不定 密封結構。法蘭及密封墊片目前都已標準化。
管法蘭用緊固件是壓緊法蘭與墊片以實現法蘭接頭密封的主要零件。管法蘭用緊固件 標準是與管法蘭標準配套使用的連接件標準，適用于鋼制法蘭、鑄鐵管法蘭、銅合金及復合 管法蘭等不同材料的管法蘭連接。
1、型式與尺寸（含性能等級及材料牌號）
法蘭用緊固件型式包括六角頭螺栓、等長雙頭螺栓、全螺紋螺柱及螺母4種。
2、六角頭螺栓
型式、尺寸及螺栓末端
管法蘭用六角頭螺栓的型式與尺寸應符合GB/T 5782—2000《六角頭螺栓》 (eqvIS() 401⁴:1999)的規定。六角頭螺栓型式見圖6-1。螺栓末端應倒角，倒角應符合 GB/T 2 —2001《緊固件外螺紋零件的末端》（idt ISO 4753:1999)。

法蘭接頭由法蘭、密封墊片及緊固件（螺拴及螺母）組成，三者可視為一預應力、靜不定 密封結構。法蘭及密封墊片目前都已標準化。
管法蘭用緊固件是壓緊法蘭與墊片以實現法蘭接頭密封的主要零件。管法蘭用緊固件 標準是與管法蘭標準配套使用的連接件標準，適用于鋼制法蘭、鑄鐵管法蘭、銅合金及復合 管法蘭等不同材料的管法蘭連接。
3、型式與尺寸（含性能等級及材料牌號）
法蘭用緊固件型式包括六角頭螺栓、等長雙頭螺栓、全螺紋螺柱及螺母4種。
6.1.1六角頭螺栓
型式、尺寸及螺栓末端

管法蘭用六角頭螺栓的型式與尺寸應符合GB/T 5782—2000《六角頭螺栓》 (eqvIS() 401⁴:1999)的規定。六角頭螺栓型式見圖6-1。螺栓末端應倒角，倒角應符合 GB/T 2 —2001《緊固件外螺紋零件的末端》（idt ISO 4753:1999)。

螺紋規格等于或大于M36的螺柱應采用細牙螺紋，螺紋的基本尺寸應符合 GB/T 196—2003《普通螺紋基本尺寸》的規定，其公差應符合GB/T 197—2003《普通螺紋 公差》中6 g的規定。其余技術要求應符合GB/T 901的規定。
4、螺柱規格、性能等級及材料牌號
管法蘭連接用螺柱的規格、性能等級及常用材料牌號見表6-2。
表6-2等長雙頭螺柱的規格、性能等級及常用材料牌號（GB/T 9125 --2010)

型 式	螺紋規格	長度規格	性能等級	材料牌號
等長雙頭 螺柱 B級 (商品緊固件）	M10、M12、M14、M16、M20、 M24,M271> sM30l) ^331), M36n、M39n	按GB/T 901的規定	8. 8、 A2-50.A4-50, A2-70、A4-70、 A2-80.A4-80	—
等長雙頭螺柱 (專用緊 固件，圖6-2)	M10、M12、M14、M16、M20、 M24、M27、M30、M33、 M36X3、M39X3、M42X3、 M45X3、M48X3、M52X 32)、 M56X32>、M64 X32>、 M72X 32>、M76 X32>、 M80X32>、M90X32)	80 mm 時，按 5 mm 遞增； 80 mm<C/<200 mm 時.按 10 mm遞增； /〉200 mm 時，按 20 mm 遞增	—	400、 35CrMoA、 25Cr2MoVA、 06Crl9Nil0、 06Crl7Nil2Mo2、 30CrMoA、 42CrMoA
螺紋公稱直徑d彡27 mm、性能等級為A2_7〇、A4-70、A2-80、A4-80和螺紋公稱直徑mm、 性能等級為A2-50、A4-50的螺栓.其機械性能應由供需雙方協議，并可按本表給出的性能等級 標志。 根據供需雙方協議，M52X3～M90X3的等長雙頭螺柱也可以采用4 mm螺距。



5、全螺紋螺柱
型式、尺寸及螺柱末端
管法蘭連接用全螺紋螺柱的型式與尺寸見圖6-3。螺紋規格等于或大于M36的螺柱應 采用細牙螺紋，螺紋的基本尺寸應符合GB/T 196—2003的規定，公差應符合GB/T 197— 2003中6 g的規定。倒角應符合GB/T 2—2001的規定。


螺柱規格及材料牌號
管法蘭連接專用全螺紋螺柱的規格及常用材料牌號見表6-3。
6、全縲紋縲柱的規格及材料牌號（GB/T 9125 — 2010)

型 式	螺紋規格	長度規格	材料牌號
	M12、M14、M16、M20、	/< 80 mm 時，按 5 mm	40Cr、30CrMoA、
	M24、M27、M30、M33、	遞增；	35CrMoA、
全螺紋螺柱	M36 X 3、M39 X 3、M42 X 3、	80 mm200 mm 時，	42CrMoA、
(專用緊固件，圖6-3)	M45X3、M48X3、M52X3、	按10 mm遞增；	25Cr2MoVA、
	M56 X 3、M64 X 3、M72 X 3、	/〉200 mm 時，按 20 mm	06Crl9Nil0、
	M76 X 3、M80 X 3、M90 X 3	遞增	06Crl7Nil2Mo2
注：根據供需雙方協議.M52 X3～M90 X3的全螺紋螺柱也可以采用4 mm			螺距。



7、螺母
型式與尺寸

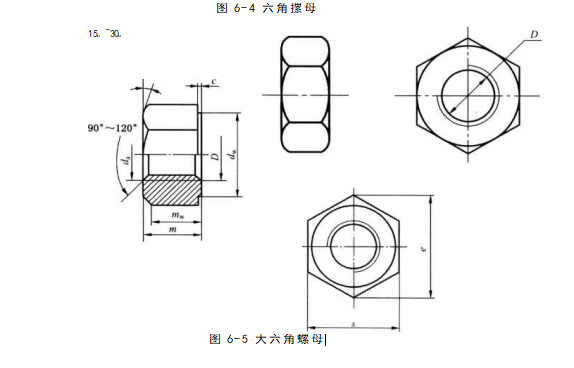

與六角頭螺栓配合使用的螺母型式與尺寸應符合GB/T 6170?2000《1型六角螺 母:Keqv ISO 4032:1999)的規定。螺母型式見圖6-4。

與等長雙頭螺柱、全螺紋螺柱配合使用的大六角螺母型式與尺寸見圖6-5及表6-4。 螺紋的基本尺寸應符合GB/T 196—2003的規定.其公差應符合GB/T 197—2003中6 H 的規定。其他技術要求應符合GB/T 6170—2000的規定。



8、螺母規格、性能等級及材料牌號
螺母的規格、性能等級及常用材料牌號見表6-5。
表6-5螺母的規格、性能等級及材料牌號（GB/T 9125—2010)

型 式	螺紋規格	性能等級	材料牌號
1型六角螺母 (商品緊固件）	M10、M12、M14、M16、 M20、M24、	5、8、A2 - 50、A2-70、A2-80、 A4-50、A4-70、A4-80
	M27n、M30U、M33n、M361}	5、8、A2-50、A4-50	—
