介紹了2種矩形法蘭的設計計算方法，并對2種計算方法進行了比較。采用該方法設計計 算的矩形法蘭已成功應用于多臺設備，通過壓力試驗及工業(yè)應用驗證了矩形法蘭設計計算方法的 可靠性。

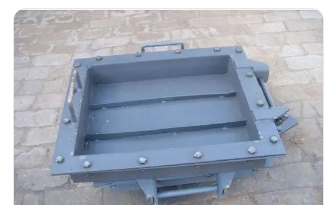

長圓形等非圓形形狀，如蒸汽鍋爐上的方形 集管箱、空冷式換熱器上矩形集管箱、板翅式換熱器 矩形管箱等。對于這些非圓形容器，通常需要采用 法蘭與其它設備進行連接u]。對于法蘭頸部和墊片 周邊形狀為圓形的矩形、橢圓形或長圓形法蘭，可按 照ASME規(guī)范第Ⅷ卷第1分篇中的方法進行設計 計算，文中所述非圓形法蘭是指法蘭頸部和墊片的 周邊形狀與法蘭本體一樣，同是矩形、橢圓形或長圓 形的法蘭舊j。 目前，非圓形法蘭的設計方法主要有2種，一種 是當量圓法蘭設計法，另一種是骨架彎曲法蘭設計 法‘¨。由于橢圓形與長圓形法蘭可按矩形法蘭進行 設計，故文中以矩形法蘭為例介紹非圓形法蘭的設 計計算。

當量圓法蘭設計法是將矩形法蘭按一定的比例 折算成當量圓形法蘭，然后再按照圓形法蘭的一般 計算方法進行設計。 采用當量圓形法蘭設計法，矩形法蘭的長短邊 之比對計算結果影響較大，在矩形法蘭形狀為方形 或近似方形的情況下，采用這個方法進行計算的結果比較可靠且經濟性較好，隨著長短邊之比增大，采 用這種計算方法趨于保守，通常情況下長短軸之比 限制在5。

骨架彎曲法蘭設計法是按保持矩形法蘭矩形形 狀能力的骨架分析與垂直于骨架的平面中矩形法蘭 長邊的彎鹽組合進行設計。 矩形法蘭與矩形殼體相連，在壓力及墊片反力 作用下，法蘭骨架在垂直于容器軸線的平面內與平 行于軸線的平面內均會產生彎曲應力，雖然這2個 彎曲應力處于不同平面，為安全考慮，在設計中應同 時考慮[1]。

法蘭結構尺寸見圖2。圖中A為螺栓中心線長 軸長度，A=700 mm；Ai為法蘭內側長軸長度，A一 594 mm；B為螺栓中心線短軸長度，B一350 mm；Bi 為法蘭內側短軸長度，B。一244 mm；D為法蘭與殼 體問未焊高度，D=4 mm；E為法蘭與殼體間角焊 縫的焊角高，E一12 mm；s為與法蘭相連殼體厚度， S一20 mm．

根據介質特性與操作條件，法蘭墊片選用石墨 復合墊片，墊片結構參數如下，A畫為墊片接觸面內 側長軸長度，A。。一630 mm；A。。為墊片接觸面外側 長軸長度，A。。一662 mm；B。i為墊片接觸面內側短軸 長度，B。i一280 mm；B。。為墊片接觸面外側短軸長 度，B。。一312 mm；60為墊片基本密封寬度，6。一 8 mm；6。為墊片有效密封寬度，6。一7．156 mm。墊 片系數m一3．o；y為墊片比壓力，y一69．6 MPa。

此外，在矩形法蘭設計過程中應注意下列問題： (1)采用當量圓法蘭設計法時，由于該計算方法 中彎矩及應力計算與圓形法蘭有差異。因此不能簡 單地以求出當量圓直徑直接按圓形法蘭進行計算。
(2)采用當量圓法蘭設計法計算平焊式法蘭時， 為安全起見，宜進行焊縫強度評定。
(3)按文獻[1]所述，當量圓法蘭設計法僅適用 于與未加強殼體相連的矩形法蘭。對于未加強容 器，法蘭的彎曲應力由矩形容器側板吸收，法蘭承受 的彎曲應力很小，在計算中可以忽略。對于加強容 器，矩形法蘭除了要滿足密封要求之外，尚需作為側 板的加強件，法蘭除了承受垂直于容器軸線的平面 中的骨架彎曲應力之外，還要承受平行于該軸線平 面中的法蘭彎鹽應力，此時則需要考慮法蘭的彎曲 應力‘1。。
(4)采用文獻[2]規(guī)定的方法進行法蘭計算時， 矩形法蘭的長短軸之比有限定(不大于5)，因此在 計算中應確保滿足這一要求。
(5)從上述計算中可以得出，預緊力矩是制約螺 栓直徑及法蘭厚度的首要因素。因此在保證密封的 前提下，盡可能選用密封比壓和墊片系數低的墊片 (如石墨墊、聚四氟乙烯墊、石墨復合墊等)，以有效 降低螺栓載荷，降低法蘭計算力矩和法蘭厚度。
(6)在矩形法蘭密封中，泄漏通常發(fā)生在矩形的 4個角，一般只要保證角點處相鄰兩螺栓孔間距不 大于矩形法蘭長短軸方向處的螺栓間距并大于最小 螺栓間距，就可有效避免這種泄漏。
