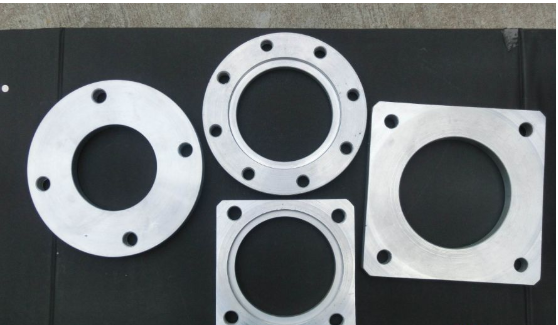

1.尺寸

各種法蘭的尺寸應符合GB/T 9113?9123—2010的規定。

帶頸平焊法蘭（SO)、帶頸螺紋法蘭（Th)、帶頸承插焊法蘭（SW)及對焊環帶頸 松套法蘭（HL/W)的頸部可以是圓柱形或圓錐形。為了便于制造可在外表面設計不超過7°的拔模斜度，

對于PN標記的法蘭，密封面型式為突面（RF)、凹面（F)、槽面（G)及O形圈槽面（OG)，密封面凸臺與法蘭面之間的過渡一般采用45°倒角，也可以根據制造廠的設計采用其他角度的倒角或圓角。

與鋼管對焊連接的法蘭，法蘭頸部厚度S應不小于鋼管的厚度，用戶應在訂貨時注明鋼管的規格。上述標準中所列的S值僅適用于用戶未提出具體要求的場合。


2.尺寸公差

用PN標記的法蘭尺寸公差應符合GB/T 9124—2010標準表36的規定；用Class 標記的法蘭尺寸公差應符合GB/T 9124-2010標準表37的規定。需要時可查閱標準原件。
