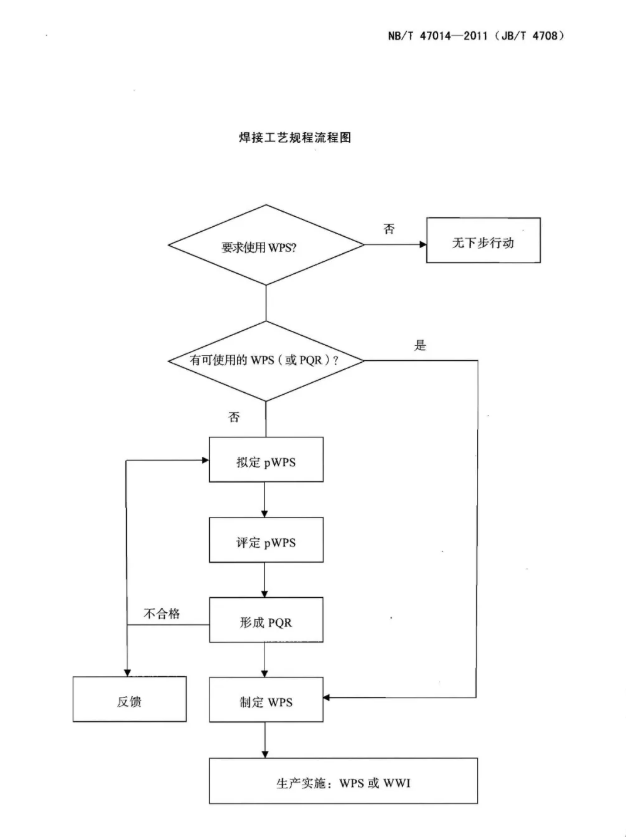

焊接工藝規程流程圖
更新時間??2021-10-31 08:59 閱讀
相關標準：
ASME BPVC IX -焊接和釬接評定
NB/T 47014 承壓設備焊接工藝評定
術語：
焊接工藝評定 welding procedure qualification
為驗證所擬定的焊件焊接工藝的正確性而進行的試驗過程及結果評價。
預焊接工藝規程（pWPS）preliminary welding procedure specification
為進行焊接工藝評定所擬定的焊接工藝文件。
焊接工藝評定報告（PQR）procedure qualification record
記載驗證性試驗及其檢驗結果，對擬定的預焊接工藝規程進行評價的報告。
焊接工藝規程（WPS）welding procedure specification
根據合格的焊接工藝評定報告編制的，用于產品施焊的工藝文件。
*一件PQR可用于多件WPS, 多件PQR也可用于一件WPS
焊接作業指導書（WWI）welding working instruction
與制造焊件有關的加工和操作細則性作業文件。焊工施焊時使用的作業指導書，可保證施工時質量的再現性。
