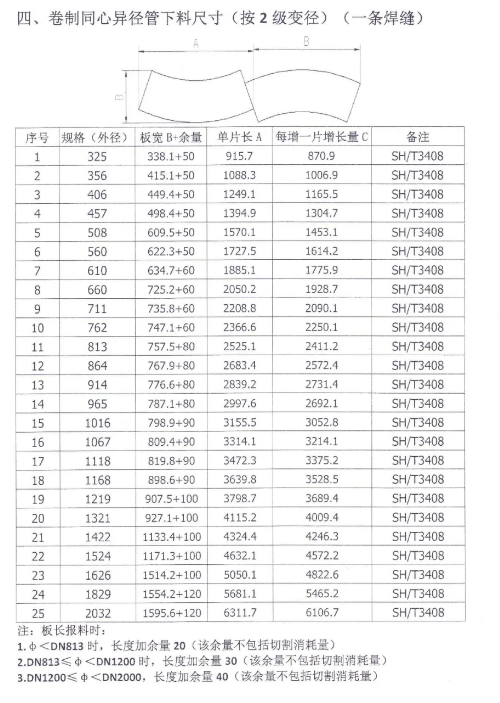

卷制同心異徑管,下料尺寸,大口徑異徑管

 滄州信益專業生產大口徑異徑管。

運用Fluent軟件中的DPM模型對不同入口顆粒濃度下不同尺寸異徑管的沖蝕磨損進行數值模擬研究.通過數值模擬得出異徑管沖蝕情況與入口濃度和尺寸之間的關系.結果表明,不同尺寸異徑管的嚴重沖蝕區域都位于變徑區域壁面;在相同的入口速度下,異徑管的沖蝕磨損隨著入口濃度的增大而上升;異徑管的沖蝕磨損隨著變徑角度的上升成先上升后下降的現象,且沖蝕嚴重區域形狀隨角度的上升從斑點狀向環狀轉變,并存在最嚴重沖蝕角度.

介紹了國內外常用異徑管標準體系,從管件、焊接、沖蝕、爆裂、應力腐蝕等方面分析了30起由畀徑管失效而引起的安全事故案例;從失效分析和理論研究方面綜述了國內外異徑管的研究概況.



過對制氫裝置中變氣管道使用的操作條件、工藝介質進行分析;對異徑管道裂紋進行宏觀觀察、滲透檢測;對管道母材進行了硬度測試、金相觀察、化學成分分析;對裂紋斷口進行宏觀、微觀檢查。發現管道上裂紋由內壁起源,呈弧形向外壁擴展,斷口平齊未見明顯的塑性變形和腐蝕結垢特征,且裂紋幾乎穿透整個壁厚;管道小頭端母材中有大量的滑移線,顯微組織為奧氏體加形變誘導馬氏體組織,具有典型的冷作硬化特征,還有少量孿晶;管道母材硬度值不符合奧氏體不銹鋼硬度值不大于190 HB的規定,且管道大頭、小頭端外壁硬度差別較大。由此得出異徑管道成型后未進行最終固溶處理是導致開裂的最根本原因,并對此類不銹鋼管件在使用中如何防止開裂提出了相應的防護措施。
