環連接面法蘭間近似距離
更新時間??2021-06-07 16:11 閱讀

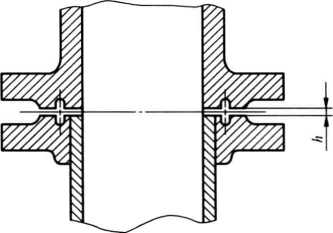

環連接面法蘭間近似距離（HG/T 20592—2009) mm
| 公稱尺寸 | 環連接面法蘭間近似距離A | |||
| DN | PN 63 | PN 100 | PN 160 | PN 250 |
| 15 | 4. 7 | 4.7 | 4.7 | 4. 7 |
| 20 | 4. 7 | 4. 7 | 4.7 | 4. 7 |
| 25 | 4.7 | 4. 7 | 4. 7 | 4. 7 |
| 32 | 4. 7 | 4. 7 | 4. 7 | 4. 7 |
| 40 | 4. 7 | 4. 7 | 4. 7 | 4.7 |
| 50 | 6. 6 | 6. 6 | 6. 6 | 6. 6 |
| 65 | 6. 6 | 6. 6 | 6. 6 | 6. 6 |
| 80 | 6.6 | 6. 6 | 6. 6 | 6. 6 |
| 100 | 6. 6 | 6. 6 | 6. 6 | 6.6 |
| 125 | 6. 6 | 6. 6 | 6. 6 | 6. 6 |
| 150 | 6.6 | 6. 6 | 6. 7 | 6.7 |
| 200 | 6. 6 | 6. 6 | 6. 7 | 6. 7 |
| 250 | 6. 6 | 6. 6 | 6. 7 | 6. 7 |
| 300 | 6. 6 | 6. 6 | 6.8 | 6. 8 |
| 350 | 6. 6 | 6. 7 | — | — |
| 400 | 6. 6 | 6. 7 | — | — |
