法蘭密封面
更新時間??2021-05-17 10:06 閱讀
一、常用法蘭密封面型式
常用法蘭密封面主要有平面、突面（有的標準中稱凸面）、凹凸面、榫槽面和環連接面5 種型式。
1、平面
平面密封面主要用于寬面法蘭及低壓管道系統中，與相配密封墊片接觸面分布于法蘭 螺栓中心圓的內外兩側.對應的墊片材質多為石棉橡膠等非金屬軟質材料，墊片預緊比壓 較低。
2、突面
突面密封面主要用于窄面法蘭•即墊片的接觸面位于法蘭螺栓孔所包圍的圓周范圍內也就是突面密封面對應的墊片外徑正好與法蘭連接螺栓內切圓直徑相當，安裝時可借助螺 栓使墊片位置固定在法蘭面中央。這種密封面在法蘭上應用最為廣泛。
適用于突面密封面法蘭的墊片有各種非金屬平墊片、包履墊片，金屬包墊，纏繞式墊片 (含帶外環或帶內外環）等。
3、凹凸面
凹凸面密封面的特點是墊片嵌在凹面的凹槽中，減少墊片被壓力沖擊的可能性，裝配時 便于對中。和突面密封面法蘭相比，這種密封面常常可以用在密封要求較嚴的場合，其缺點 是一對法蘭兩種密封面，密封面加工較突面法蘭復雜，因此不像突面法蘭那樣應用廣泛。和 榫槽面法蘭相比，它還有不能保護墊片不被擠人管道內的缺點。
凹凸面密封面適用的密封墊片有：各種非金屬平墊、包履墊、基本型或帶內外環型纏繞 墊等。
4、榫槽面
這種密封面具有與凹凸面法蘭相似的優點，并優于凹凸面法蘭，其墊片位于環狀凹槽 內，受兩側金屬壁的限制，可免于墊片受壓變形而被擠人管道中。由于墊片不與管內流體介 質直接接觸，較少遭受流體介質的侵蝕或腐蝕，故可用于高壓、易燃易爆、有毒介質等對密封 要求較嚴的場合。這種密封面墊片安裝對中性好，但密封面加工比較困難，更換墊片時易損 傷密封面，而且安裝和拆卸時必須在軸向?qū)⒎ㄌm分開，因此在管線設計時要考慮到有將法蘭 在軸向分開的可能。
榫槽面密封面適用的墊片有：各種金屬及非金屬平墊、金屬包墊及基本型纏繞墊片等。
5、環連接面
環連接面密封的法蘭，也屬于窄面法蘭，并在法蘭的突面上開出一環狀梯形槽作為法蘭 密封面，和榫槽面法蘭一樣，這種法蘭在安裝和拆卸時必須在軸向?qū)⒎ㄌm分開，因此，在管線 設計時要考慮到將法蘭在軸向分開的可能。
這種密封面專用來與金屬材料加工成形狀為八角形或橢圓形的實體金屬墊片配合，實 現密封連接。由于金屬環墊可以依據各種金屬的固有特性，因而這種密封面的密封性能好， 對安裝要求也不太嚴格，適合于高溫、高壓工況，但密封面的加工精度較高。

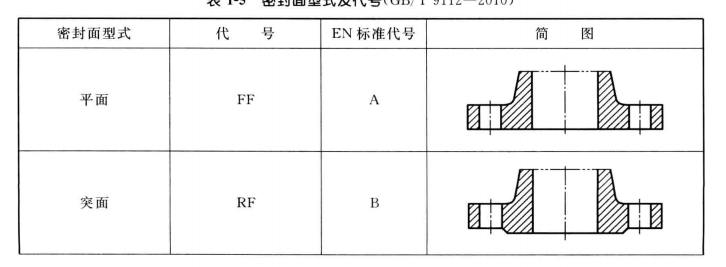

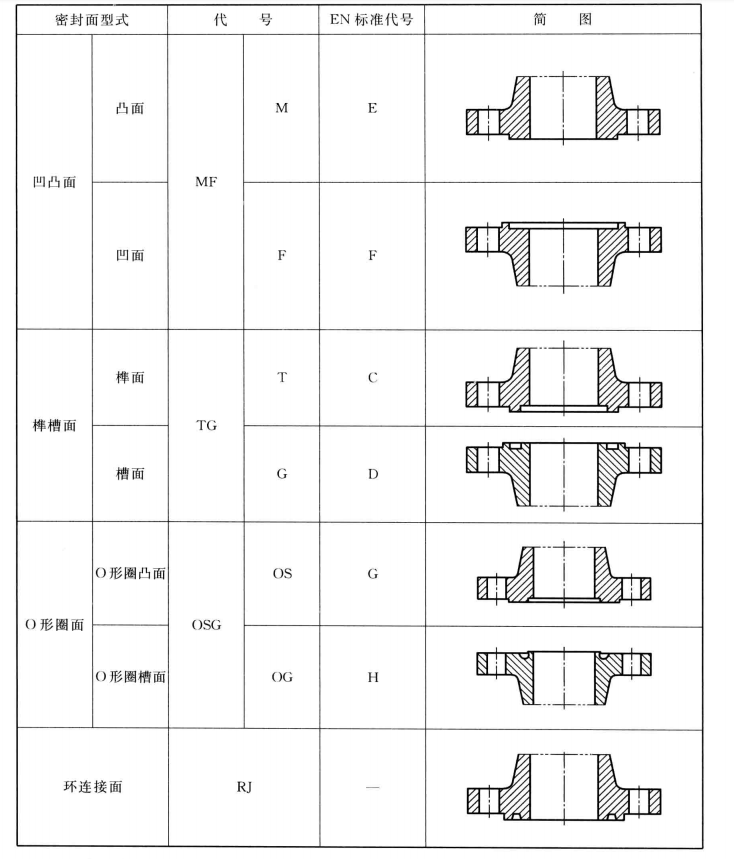

二、法蘭密封面型式及代號
三、法蘭密封面的加工

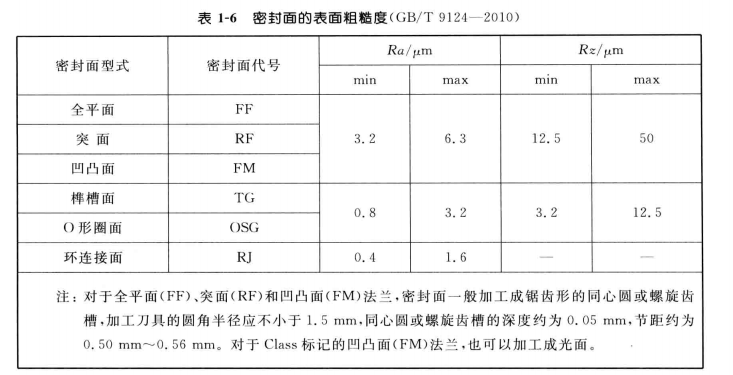

法蘭密封面的表面粗糙度是影響密封性能的重要因素之一，因此法蘭密封面一般要經 過機械加工。
法蘭密封面的加工表面粗糙。當用戶有特殊要求時，應在訂貨合同中注明。 環連接面法蘭的環槽密封面硬度應高于所配合金屬環墊的硬度。
常用法蘭密封面主要有平面、突面（有的標準中稱凸面）、凹凸面、榫槽面和環連接面5 種型式。
1、平面
平面密封面主要用于寬面法蘭及低壓管道系統中，與相配密封墊片接觸面分布于法蘭 螺栓中心圓的內外兩側.對應的墊片材質多為石棉橡膠等非金屬軟質材料，墊片預緊比壓 較低。
2、突面
突面密封面主要用于窄面法蘭•即墊片的接觸面位于法蘭螺栓孔所包圍的圓周范圍內也就是突面密封面對應的墊片外徑正好與法蘭連接螺栓內切圓直徑相當，安裝時可借助螺 栓使墊片位置固定在法蘭面中央。這種密封面在法蘭上應用最為廣泛。
適用于突面密封面法蘭的墊片有各種非金屬平墊片、包履墊片，金屬包墊，纏繞式墊片 (含帶外環或帶內外環）等。
3、凹凸面
凹凸面密封面的特點是墊片嵌在凹面的凹槽中，減少墊片被壓力沖擊的可能性，裝配時 便于對中。和突面密封面法蘭相比，這種密封面常常可以用在密封要求較嚴的場合，其缺點 是一對法蘭兩種密封面，密封面加工較突面法蘭復雜，因此不像突面法蘭那樣應用廣泛。和 榫槽面法蘭相比，它還有不能保護墊片不被擠人管道內的缺點。
凹凸面密封面適用的密封墊片有：各種非金屬平墊、包履墊、基本型或帶內外環型纏繞 墊等。
4、榫槽面
這種密封面具有與凹凸面法蘭相似的優點，并優于凹凸面法蘭，其墊片位于環狀凹槽 內，受兩側金屬壁的限制，可免于墊片受壓變形而被擠人管道中。由于墊片不與管內流體介 質直接接觸，較少遭受流體介質的侵蝕或腐蝕，故可用于高壓、易燃易爆、有毒介質等對密封 要求較嚴的場合。這種密封面墊片安裝對中性好，但密封面加工比較困難，更換墊片時易損 傷密封面，而且安裝和拆卸時必須在軸向?qū)⒎ㄌm分開，因此在管線設計時要考慮到有將法蘭 在軸向分開的可能。
榫槽面密封面適用的墊片有：各種金屬及非金屬平墊、金屬包墊及基本型纏繞墊片等。
5、環連接面
環連接面密封的法蘭，也屬于窄面法蘭，并在法蘭的突面上開出一環狀梯形槽作為法蘭 密封面，和榫槽面法蘭一樣，這種法蘭在安裝和拆卸時必須在軸向?qū)⒎ㄌm分開，因此，在管線 設計時要考慮到將法蘭在軸向分開的可能。
這種密封面專用來與金屬材料加工成形狀為八角形或橢圓形的實體金屬墊片配合，實 現密封連接。由于金屬環墊可以依據各種金屬的固有特性，因而這種密封面的密封性能好， 對安裝要求也不太嚴格，適合于高溫、高壓工況，但密封面的加工精度較高。
二、法蘭密封面型式及代號
三、法蘭密封面的加工
法蘭密封面的表面粗糙度是影響密封性能的重要因素之一，因此法蘭密封面一般要經 過機械加工。
法蘭密封面的加工表面粗糙。當用戶有特殊要求時，應在訂貨合同中注明。 環連接面法蘭的環槽密封面硬度應高于所配合金屬環墊的硬度。
