焊接是機械制造中常用的加工工藝方法之一A有 關資料表明8在鍋爐壓力容器制造質量問題中8絕大部 分是焊接問題8而產生焊接質量問題主要是焊接工藝 不當造成的A焊接工藝不當主要又表現在編制者對焊 接工藝中一些易混淆的概念@原理等問題理解不透8把 握不準8甚至出現錯誤A為此8本文將焊接工藝中一些 易混淆8難于理解的問題歸納為K疑難問題L加以解析8 以便焊接工作者能正確運用這些知識8提高產品質量

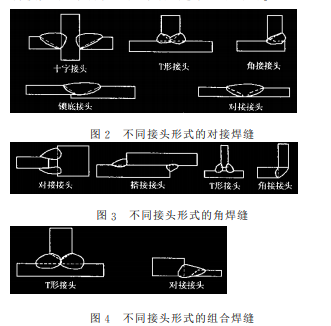

焊接接頭是指用焊接方法連接的接頭A它包括焊 縫@熔合區和熱影響區三部分A而焊縫是指焊件經焊接 后所形成的結合部分8它們是兩個不同的概念A焊縫形 式有對接焊縫@角焊縫@塞焊縫@槽焊縫和端接焊縫五 種A焊接接頭形式有十二種8其最基本形式有對接接 頭@角接接頭@C形接頭@搭接接頭四種A在這些關系 中8最易混淆的@最難理解的是角焊縫與組合焊縫的關 系8C形接頭與角接頭的關系8接頭形式與焊縫形式的 對應關系A易出現以下幾種錯誤

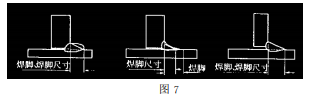

實際生產中%常把焊腳與焊腳尺寸混為一談%如有 人在工藝文件上要求焊腳尺寸為多少%標注角焊縫符 號時%將 -說成是焊腳尺寸或焊角高度等%這都是錯 誤的(究其原因是沒弄清焊腳與焊腳尺寸這兩個概念 的含義(焊腳是角焊縫的橫截面中從一個直角面上的 焊趾到另一個直角面表面的最小距離%而焊腳尺寸為 在角焊縫橫截面中畫出的最大等腰直角三角形中直角 邊的長度(我們通常工藝上要求的*符號中標注的檢測 工具檢測的是焊腳而非焊腳尺寸%對于平凸角焊縫%從 理論上來說%焊腳等于焊腳尺寸%而凹面角焊縫則焊腳 尺寸小于焊腳%如圖 .所示(

大家都知道%對于結構鋼"包括低碳*低合金鋼$來 說%一般采用?等強原則@來選擇電焊條%即選擇焊縫與 母材強度相等或相近的焊條(但具體使用時%往往理解 不正確%易出現以下二個方面的錯誤8一是把?等強原 則@理解為材料的強度級別與焊條的強度級別相等或 相近%這是非常錯誤的(殊不知%焊條的強度級別是根 據熔敷金屬的抗拉強度來確定的%如 0!25!的強度級 別就是抗拉強度為 !22AB’級(而鋼材的強度級別則 是根據屈服強度定級的%如 5&AC就是 /!2AB’級的 低合金鋼%即屈服強度為 /!2AB’%而其抗拉強度則達 !52AB’左右(兩者定級的強度不同(而?等強原則@要 求的則是母材的抗拉強度與焊.
