法蘭的密封性能

更新時間??2021-03-24 20:01 閱讀

影響法蘭的密封性能的一個重要的因素就是預緊力，這個預緊力就是螺栓的預緊力。法蘭螺栓的預緊力必須讓墊片壓得很緊，實現初始的密封。
    適當的提高一下螺栓的預緊力可以增加墊片的密封能力，因為加大預緊力可以讓墊片在正常工況下保留住較大的接觸面比壓力。
    但是預緊力不可以過大，否則的話，會讓墊片的整體的屈服而喪失了回彈的能力，還有可能將墊片擠出或者壓壞。
    另外預緊力應盡可能的均勻的作用到墊片上。
    通常采取減小螺栓的直徑，增加螺栓的數量這種方法，采取適當的預緊方法等措施來提高密封性能。

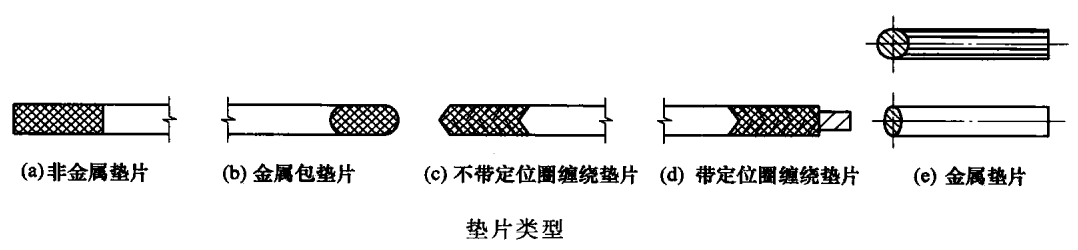

剛才說的墊片是構成密封的重要的元件，主要類型有：非金屬墊片，金屬包墊片，不帶定位圈纏繞墊片，帶定位圈的纏繞墊片，金屬墊片。


    墊片的作用是封住兩片法蘭密封面之間的間隙，阻止流體泄漏。

    合適的墊片材料要求墊片在適當的預緊力作用下既能產生必須的彈性變形，又不會被擠出去，或者擠壞了。
    工作的時候法蘭的密封面的距離被拉大，墊片的材料又應具有足夠的回彈力。
另外選用墊片的材料的時候還應該考慮工作的介質和工作的溫度。

     墊片的寬度也是影響密封的一個重要的因素，墊片越寬所需要的預緊力就越大，從而螺栓及法蘭的尺寸，也就要求越大了。
     在中低壓設備和管道上法蘭常用的是橡膠的，石棉的，還有聚四氟乙烯等非金屬墊片。主要是這幾種材料耐蝕性和柔軟性好，但是強度和耐溫性查差。
還有墊片是用薄鋼帶與石棉帶一起繞制成纏繞式墊片或者在石棉或者其他的非金屬材料外包以金屬薄片制成的金屬包墊片。

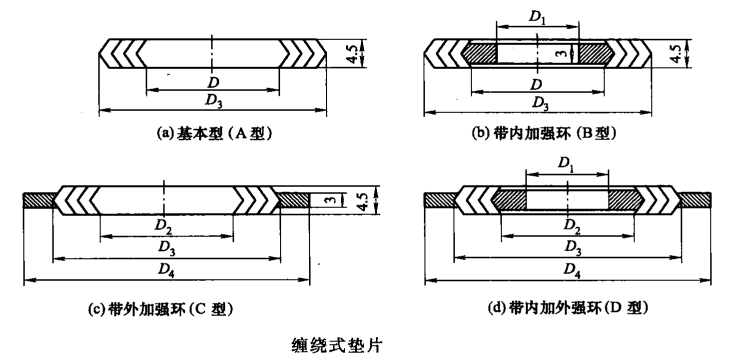

    還有一種叫做纏繞墊片，是用鋼帶與石棉或者聚四氟乙烯或者是柔性石墨等填充帶相間纏卷而成。為了防止松散把金屬帶的始端及末端焊死。為了增大墊片的彈性和回彈性，金屬帶與非金屬帶均軋成波形。波的形狀有V形和W形兩種。如下圖所示的為V形，共有4種結構型式。


A型--又稱基本型，不帶加強環，用于榫槽密封面。
B型--帶內加強環，用于凹凸密封面。
C型--帶外加強環，用于平面密封面。
D型--內外均有加強環，用于平面密封面。

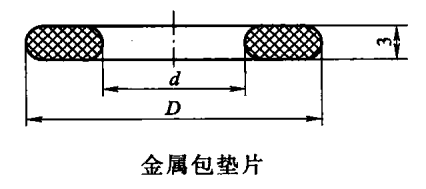

③金屬包墊片是由石棉橡膠板作內芯，外包厚度為0.2～0. 5mm厚的薄金屬板構成(如下圖)，

金屬板的材料可以是鋁、鋼及其合金，也可以采用不銹鋼或優質碳鋼。金屬包墊片也只用于乙型平焊和長頸對焊兩類法蘭上。
④在高壓設備和管道的法蘭上，常用金屬墊片，材料有軟鋁、銅、軟鋼和不銹鋼等。除了矩形截面的金屬墊片外，還有截面形狀為橢圓形或八角形的以及其他特殊形狀的金屬環墊。當操作壓力很大或者泄漏率要求很嚴，再者溫度很高或腐蝕性極強，可采用金屬墊片。金屬墊片的比壓值很大，為減小螺栓力，壓緊面必須很窄，依靠極窄的壓緊面保持良好的密封，必須具備較小的表面粗糙度，Ra≤2.5μm至Ra≤0.63μm。
