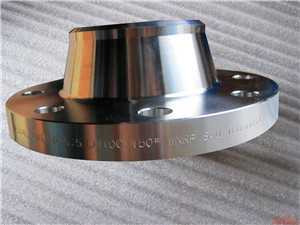

美標法蘭連接是管道施工的重要連接方式，美標法蘭是使管子與管子相互連接的零件，連接于管端。美標法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。 經常會在管身上看到英文縮寫，那他們分別代表什么意思將在下文一一描述。

1、縮寫主要表示法蘭頸與筒體或者接管的焊接結構形式。具體意思如下：



（1）WN：帶頸對焊法蘭；



（2）SO：帶頸平焊法蘭；



（3）BL：法蘭蓋，也叫“盲板”；



（4）TH：螺紋頸法蘭；；



（5）LJ：松套法蘭，此類現在在2009年新標準中業已不存在了，被修改為“LF/SE 對焊環松套法蘭”；



（6）SW：承插焊法蘭。



2、英文縮寫及翻譯：



WN=welding neck 焊頸；SO=slip on 滑套；BL=blind 盲的；TH=thread 螺紋；LJ=lap joint 松套連接；SW=socket welding 承插焊接。



3、class 150的意思：



（1）class 150 是美國ASME標準體系中的壓力等級，我國化工部標準援引歐洲、美國標準體系，故引入了這種壓力等級體系。



（2）class150=PN2.0=公稱壓力為2.0MPa；



（3）class300=PN5.0=公稱壓力為5.0MPa；



（4）Bar是壓力單位，1Bar約等于0.1MPa。



美標法蘭的材質分類：



1、碳鋼（Carbon Steel）：



ASTM A105,20#、Q235、16Mn、 Q345b、ASTM A350 LF1，LF2 CL1/CL2，LF3 CL1/CL2、ASTM A694 F42，F46，F48，F50，F52，F56，F60，F65，F70。



2、不銹鋼（Stainess Steel）：



ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8。



3、合金鋼（Alloy Steel）：



ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ。
