雨水篦子水力特性研究
更新時間??2021-12-03 08:17 閱讀
雨水篦子是常用的收水設施，起截流并泄除雨 水的作用。其泄水能力直接影響雨水的排除效果， 也間接影響道路交通安全。雨水篦子的體型對其 排水能力的影響，目前還很少有人進行研究。早在 20世紀四五十年代，前蘇聯、美國及我國都曾做過 雨水口泄水量試驗，得到了一些試驗結果，但都存在 一定的局限性，沒有提出比較系統的計算理論【172]。近 年來，廈門市市政工程設計院、空軍工程學院、重 慶建筑大學等單位的工程技術人員在這方面做了 不少研究【31，但都只是研究了雨水口的設計位置、 設置數量以及布置間距等對雨水口泄水能力的影 響，并沒有涉及到雨水口篦子體型對泄水的影響。 為此，以天津市海河隧道工程為依托對不同型式 的雨水篦子泄水能力做了系統的試驗研究，并對 試驗結果進行了系統地分析和總結。本文就4種 不同篦子的型式來分析篦子體型對隧道排水能力 的影響。

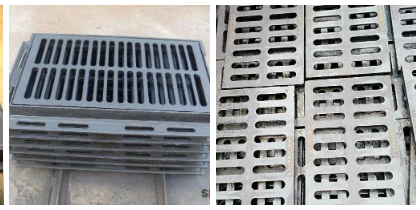

主要研究雨水篦子的水力特性，包括雨水篦子 上水流爬行長度與篦前水深、流量、隧道縱坡的關 系。具體內容如下： (1)不同柵條角度的水篦子收水效果，研究柵 條角度對收水效果的影響； (2)不同縱坡水篦子的收水效果，研究隧道縱 坡對收水效果的影響。 結合該工程的道路設計和排水設計，為了對今后工程道路條件變化時有借鑒意義，確定以下實 驗參數： (1)雨水篦子的開孔與道路中心線迎水流方向 夾角為00，300，450，90。； (2)路面材料為瀝青混凝土路面，粗糙系數為 0．015； (3)雨水篦子材質為球墨鑄鐵，長×寬=1．0 nl× 0．5 m，開孔率為0．48。 根據以上試驗參數，在雨水從駝峰點至橫截溝 篦子前具有相應速度的情況下，通過實驗得出斷 面模型的收水能力。同時，測出斷面模型各道橫截 溝每延米的收水量、篦前水深和篦前流速，分析不 同篦型的收水效果，確定最佳排水篦型。

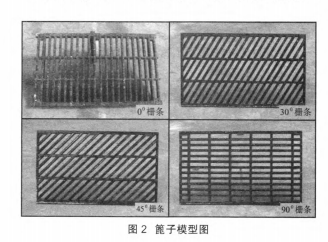

試驗段長6 m，寬1．0 m。路面水槽采用10 mm 有機玻璃制作。考慮到實際路面的粗糙度，試驗中 鋪了細粒沙模擬路面，粗糙度與實際路面基本相 似。試驗雨水篦子的形狀見圖2。篦子的平面形狀 均為矩形，選用1 000 mm×597 n'Hn。柵條厚度為 20 mm，肋梁厚度為30 mm，柵條凈間距為25 mm， 柵條高為40 mm[41。除0。柵條篦子用實際工程采用 的以外，其它3種均用木材按比例制作，再涂刷油 漆防水。整個試驗通過變換3種不同縱坡(橫坡固 定)4種篦型，在5種來流情況下：100 a一遇暴雨(Q=O．54 m3／s)、80 a一遇暴雨(Q=0．49 m3／s)、50 a一 遇暴雨(Q=0．38 m3／s)、5 a一遇(Q=0．32 m3／s)及1 a 一遇暴雨(Q=0．20 m3／s)進行了系統的試驗研究。

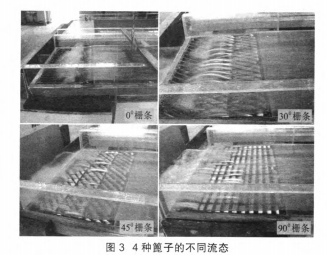

在相同來流流量下，由于篦子的形狀不同水 流在篦上的流態也均不相同，圖3為在來流量大 約為50 L／s時4種篦子上的流態情況。從圖3中 可以看出，相同情況下，0。柵條篦子的收水效果 較好，在流量為50 Us時水流全部通過篦子排出， 而45。和90。柵條的篦子部分水流開始躍過篦 子流向下游，從而減少了篦子的排水能力
水舌長度是評價篦子收水能力的重要指標， 在相同來流條件下，水舌長度越小，表明篦子收水 能力越強。圖4表明，柵條角度為0。時，水舌長度 遠低于其它角度情況，因為00柵條的篦子有水翅 現象產生，在較大流量時無法測量水舌長度，故0。 柵條的數據范圍較小。
篦前水深與單寬收水流量g(等于總流量g。減 去過篦流量口’)基本上呈線性關系，且隨著縱坡 的增大而減小。本研究縱坡從3．0％變到 4．0％，其變化幅度相對較小，盡管模型實測結果表 明不同的縱坡其水深有所不同，但在相同柵條角 度情況下，區分度不大。不同柵條角度對收水流量 的影響較為顯著，且在相同水深情況下，柵條角度 越大，收水流量越小，見圖5。由圖5可確定在某一 篦前水深的情況下其收水流量。在本試驗參數(縱 坡與柵條角度)范圍內所有試驗數據的分散程度也 不是很大，若粗略估算水深與流量的關系，可將其 統一到一個經驗關系中。
