布料機在路面施工中的應用
更新時間??2021-11-28 08:26 閱讀
隨著大型高層鋼筋混凝土結構建筑的發 展，作為主要建筑材料混凝土的垂直與水平輸 送成為施工中的突出問題。在過去的工地，混 凝土主要是依靠塔機用混凝士罐一罐一罐地輸 送。這種輸送方式效率低，澆鑄質景不高。近 些年連續輸送的泵送混凝土技術較好地解決了 混凝土垂直輸送的問題，以其工期短、施工質 量高、勞動強度低等突出優點，越來越得到普 遍的應用。混凝土布料機作為一種與混凝土輸 送泵配套的新型施工機械，就像一只機械手， 能將到了施工面的混凝土快速、準確地送抵作 業面的任一澆注部位并進行連續澆注，較好地 解決了混凝土水平輸送的布料問題。混凝土布 料機與垂直輸送的泵送混凝土技術成龍配套， 充分發揮了兩個技術的優勢，真正實現了混凝 土的連續輸送，極大地降低了勞動強度，提高 了施工的進度和質量。
1、布料機的特點和性能

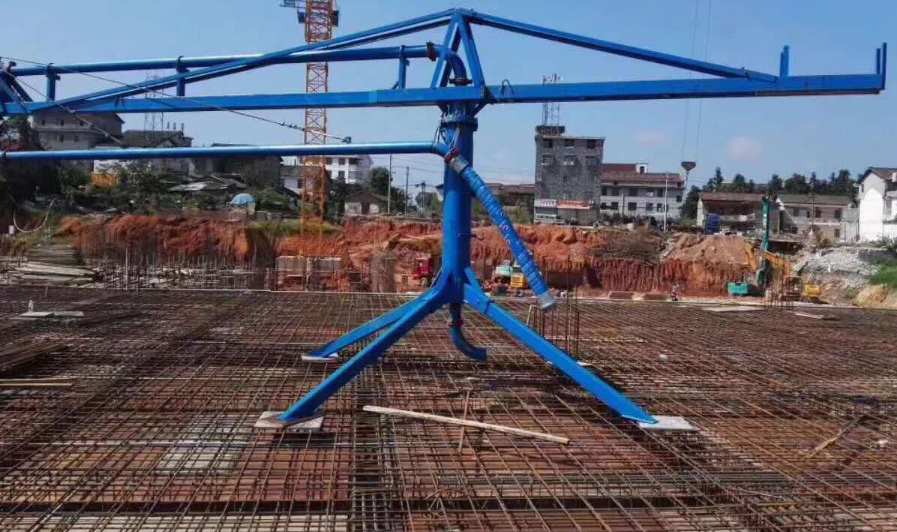

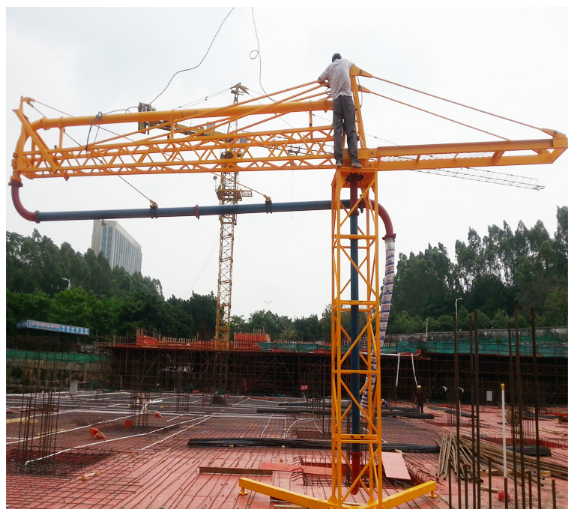

自升折臂式混凝土布料機布料范圍大，最 大同轉半徑21,-，最小回轉半徑2m；具有自 動折臂和自升功能，并設有回轉機構，運轉靈 活，可回旋360。；一次最大提升高度可達 2．85m；具有自重輕、結構簡單、維修方便、 經濟實用等優點。 施工時只需將布料機安裝在電梯井筒內， 由專人負責操作、提升和保養，每施工完一層 頂升一層。頂升時只需6人操作，1人指揮， 2h內即可完成全部工作。
2、布料機的優點
減輕勞動強度。提高工作效率 采用布料機后，由于布料范圍大，操作靈 活方便，大大減輕了工人的勞動強度，減少了 用工，加快了混凝土澆筑速度，縮短了工期， 提高了經濟效益。在大面積混凝土澆筑過程中，可以減 少施工冷縫。以往施工時，由于泵管接、拆勞 動強度大，勞神費力，工人勞累后就不愿按施 工程序澆筑混凝土，因此人為造成施工冷縫。 使用布料機后可以利用其靈活性，在先澆筑的 混凝土初凝前接著澆筑第二層混凝士，從而避 免形成施工冷縫，盡可能做到一次澆筑成型。避免結構的暗傷。以往澆筑混凝土 時，由于固定輸送泵的壓力很大，輸送混凝土 時，泵管在平臺表面來回震動，在混凝土初凝 后至終凝前，這種震動很容易給結構留下難以 治愈的暗傷。使用布料機后，由于布料機不與 模板接觸，不對模板產生震動，因此可以避免 造成隱患。減少爆模。
3、布料機的施工措施
滑模攤鋪水泥混凝土面板的施工 在路面的滑模攤鋪施工中，為了提高混合 料的運輸能力，加快運料速度，施工單位常采 用載重較大的自卸車，每車最大運載能力可達 10—12m，這樣一車料卸下來單憑攤鋪機分料 推料是非常困難的。許多單位采用挖掘機或裝 載機進行輔助布料，減輕攤鋪機的負擔。 水泥混凝土布料機據有一對強大動力和寬 大刀片的螺旋分料器，將混合料進行攤鋪平 整。布料的寬度為鋪設路面的設計寬度，布料 的厚度為鋪設路面設計厚度的1．2倍左右(水 泥混合料的松鋪系數為1．2)。經過布料機布料 之后，分散的料堆就被鋪成了一條平整均勻的 料帶。這對后面攤鋪機的滑模攤鋪有著非常重 要的作用。大大減少了攤鋪機的攤鋪?zhàn)枇Γ?高了滑模攤鋪的速度，防止機械打滑，大大提 高鋪設路面的乎整度；對混凝土具有再均勻攪 拌混合料的作用，防止混合料離析；對攤鋪機 前景式打傳力桿機械的順利工作提供保障；減 少攤鋪機的機械損耗，延長攤鋪機的使用壽 命。
布料機的布料速度與攤鋪機的攤鋪速度要 保持協調，兩機的距離越少越好。兩機間隔最 大距離，要根據當?shù)厥┕さ臍夂驐l件，混凝土 的初凝時間及攤鋪的速度等具體因素來確定。 通常我們要求不要超過攤鋪機15rain的攤鋪距 離。布料機布料的高度要根據攤鋪機前積料量 的多少隨時作適當?shù)恼{(diào)整。誰鋪機前積料多布 料機應該把虛方板調低，降低布料的厚度；積 料少布料機應該把虛方板調高。提高布料的厚 度，保持?jǐn)備仚C(jī)前積料量在l一2m3之間。這樣 攤鋪機的阻力恒定，速度均勻，振動腔的料漿 高度也保持一定，這樣攤鋪機就能鋪出整體平 整2質疑好的路面。
布料機在國內數量少，使用少，除了人們 對布料機了解不多外，重要一點是目前布料機 還依賴進口，價格昂貴，許多單位考慮列經濟 上的因素而不愿意引進，但是公路路面質量要 更上一層樓，機械就必須要配套，另外，現在 國內的許多水泥混凝土路面都采用鋼筋補強， 或者每隔5m設置一排縱向傳力桿，采用DBI 施工技術，目前在國內還不成熟，攤鋪前預置 傳力桿的方法被廣泛采用．在這種情況下就得 解決側面布料的問題，而采用布料機是解決這 些問題的最好辦法。
1、布料機的特點和性能
自升折臂式混凝土布料機布料范圍大，最 大同轉半徑21,-，最小回轉半徑2m；具有自 動折臂和自升功能，并設有回轉機構，運轉靈 活，可回旋360。；一次最大提升高度可達 2．85m；具有自重輕、結構簡單、維修方便、 經濟實用等優點。 施工時只需將布料機安裝在電梯井筒內， 由專人負責操作、提升和保養，每施工完一層 頂升一層。頂升時只需6人操作，1人指揮， 2h內即可完成全部工作。
2、布料機的優點
減輕勞動強度。提高工作效率 采用布料機后，由于布料范圍大，操作靈 活方便，大大減輕了工人的勞動強度，減少了 用工，加快了混凝土澆筑速度，縮短了工期， 提高了經濟效益。在大面積混凝土澆筑過程中，可以減 少施工冷縫。以往施工時，由于泵管接、拆勞 動強度大，勞神費力，工人勞累后就不愿按施 工程序澆筑混凝土，因此人為造成施工冷縫。 使用布料機后可以利用其靈活性，在先澆筑的 混凝土初凝前接著澆筑第二層混凝士，從而避 免形成施工冷縫，盡可能做到一次澆筑成型。避免結構的暗傷。以往澆筑混凝土 時，由于固定輸送泵的壓力很大，輸送混凝土 時，泵管在平臺表面來回震動，在混凝土初凝 后至終凝前，這種震動很容易給結構留下難以 治愈的暗傷。使用布料機后，由于布料機不與 模板接觸，不對模板產生震動，因此可以避免 造成隱患。減少爆模。
3、布料機的施工措施
滑模攤鋪水泥混凝土面板的施工 在路面的滑模攤鋪施工中，為了提高混合 料的運輸能力，加快運料速度，施工單位常采 用載重較大的自卸車，每車最大運載能力可達 10—12m，這樣一車料卸下來單憑攤鋪機分料 推料是非常困難的。許多單位采用挖掘機或裝 載機進行輔助布料，減輕攤鋪機的負擔。 水泥混凝土布料機據有一對強大動力和寬 大刀片的螺旋分料器，將混合料進行攤鋪平 整。布料的寬度為鋪設路面的設計寬度，布料 的厚度為鋪設路面設計厚度的1．2倍左右(水 泥混合料的松鋪系數為1．2)。經過布料機布料 之后，分散的料堆就被鋪成了一條平整均勻的 料帶。這對后面攤鋪機的滑模攤鋪有著非常重 要的作用。大大減少了攤鋪機的攤鋪?zhàn)枇Γ?高了滑模攤鋪的速度，防止機械打滑，大大提 高鋪設路面的乎整度；對混凝土具有再均勻攪 拌混合料的作用，防止混合料離析；對攤鋪機 前景式打傳力桿機械的順利工作提供保障；減 少攤鋪機的機械損耗，延長攤鋪機的使用壽 命。
布料機的布料速度與攤鋪機的攤鋪速度要 保持協調，兩機的距離越少越好。兩機間隔最 大距離，要根據當?shù)厥┕さ臍夂驐l件，混凝土 的初凝時間及攤鋪的速度等具體因素來確定。 通常我們要求不要超過攤鋪機15rain的攤鋪距 離。布料機布料的高度要根據攤鋪機前積料量 的多少隨時作適當?shù)恼{(diào)整。誰鋪機前積料多布 料機應該把虛方板調低，降低布料的厚度；積 料少布料機應該把虛方板調高。提高布料的厚 度，保持?jǐn)備仚C(jī)前積料量在l一2m3之間。這樣 攤鋪機的阻力恒定，速度均勻，振動腔的料漿 高度也保持一定，這樣攤鋪機就能鋪出整體平 整2質疑好的路面。
布料機在國內數量少，使用少，除了人們 對布料機了解不多外，重要一點是目前布料機 還依賴進口，價格昂貴，許多單位考慮列經濟 上的因素而不愿意引進，但是公路路面質量要 更上一層樓，機械就必須要配套，另外，現在 國內的許多水泥混凝土路面都采用鋼筋補強， 或者每隔5m設置一排縱向傳力桿，采用DBI 施工技術，目前在國內還不成熟，攤鋪前預置 傳力桿的方法被廣泛采用．在這種情況下就得 解決側面布料的問題，而采用布料機是解決這 些問題的最好辦法。
