熱水夾套的配管設計與管件選用原則
更新時間??2021-11-22 07:17 閱讀
化工裝置中，對于黏稠和對熱敏感的工藝介質選用熱水夾套進行加熱能達到良好的伴熱效 果。鑒于熱水夾套管在設計和施工過程中的復雜性，夾套管在配管設計中要注意內外管尺寸選用、供 熱長度、柔性設計等設計原則，要保證熱水的流動暢通，還要注意材質的選擇。設計過程中，還應遵循 彎頭、三通、異徑管、法蘭、閥門、導向板、隔斷板等管件的選用原則。合理設計與正確選用管件是熱水 夾套發揮最佳伴熱效果的前提，也是實現工藝要求.

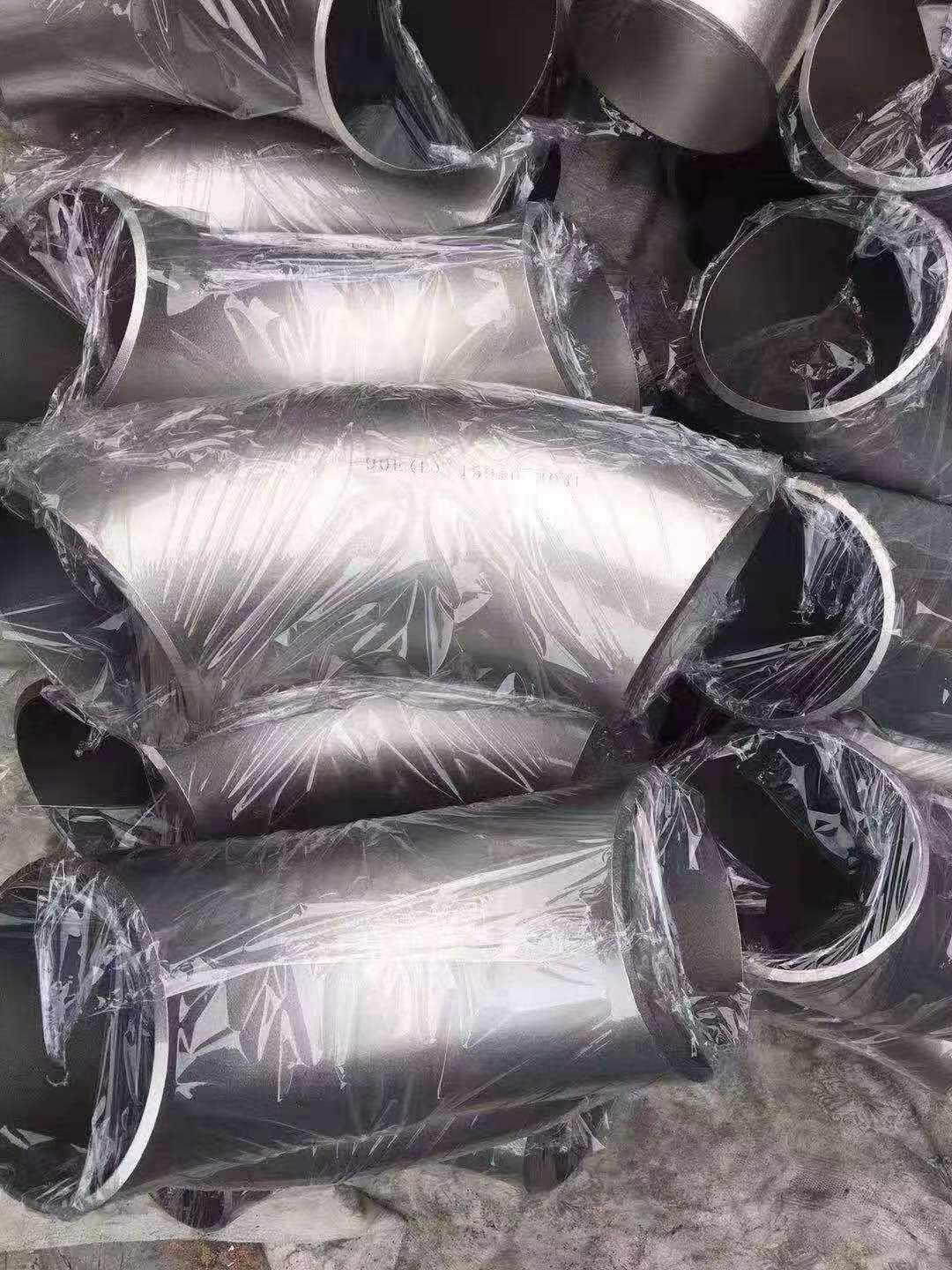

內灣管彎頭的工程尺寸應該和管子一致，內外管彎頭的彎曲半徑應該相同或者相近。一般當比較小的時候外觀的彎曲半徑去公稱直徑的1倍，內管彎曲半徑玩1.5倍的公稱直徑，當比較打的時候外觀的內管的彎曲半徑一般取為工程之間的1倍，當數量不多時候，內外管均選用標準件，單將外管的尺寸擴大一個尺寸級別總之，選用師應該綜合考慮交貨周期和材料的成本費用。

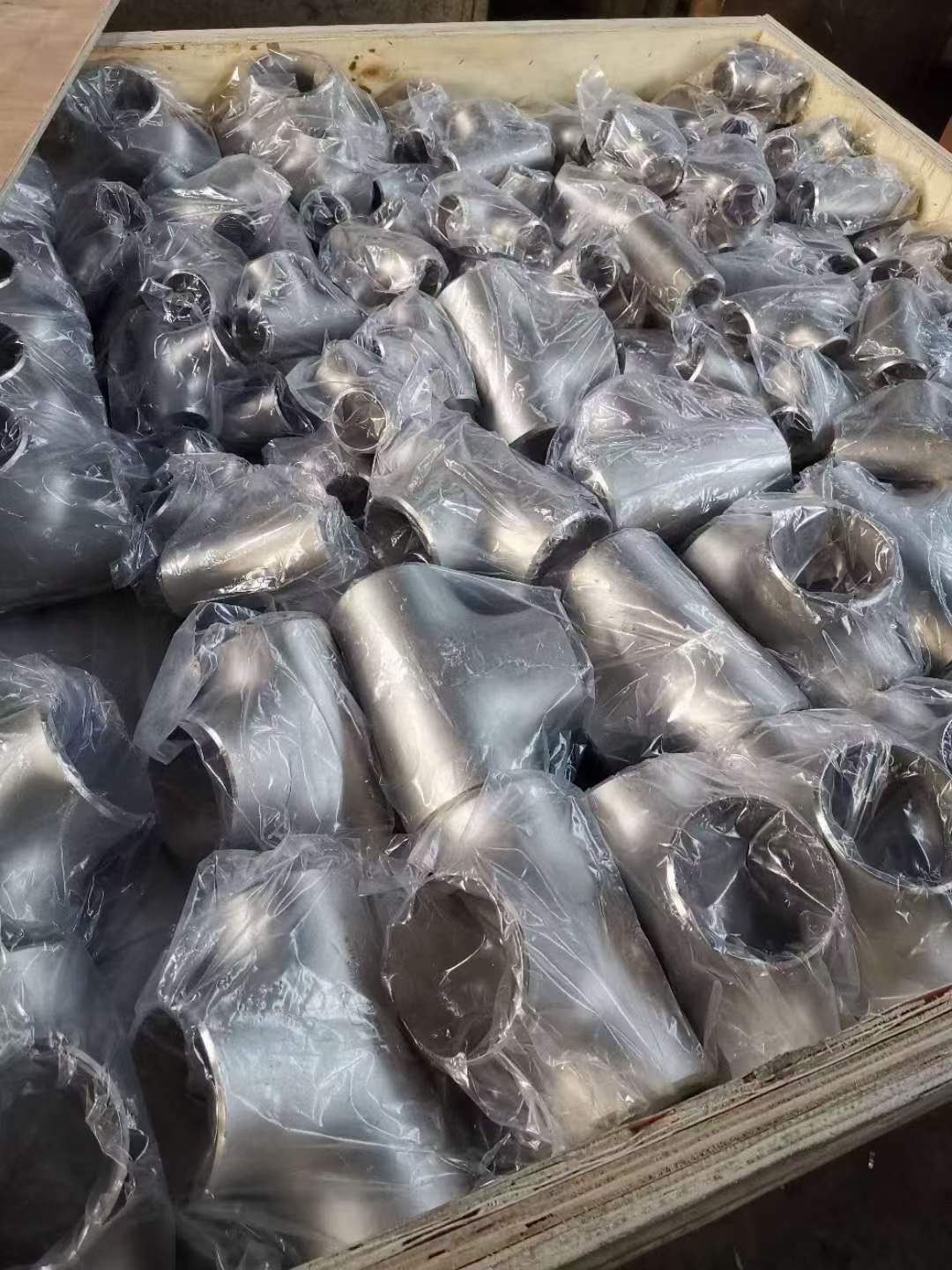

夾套用的等徑的或者異徑的三通，加工成剖切型，現場的組對焊接。在是贊同的直管外，內管公稱通徑的原則上比外管的等級小2.從大口徑管線上引出的直管應該只用焊接短管。當使用凸臺的時候，映出的方式，以避免碰撞外套管。當三通或者凸臺不能滿足壓力的要求的時候，應使用加強版的進行加強。
外套管的使用三通引出支管的時候，三通的應均分為兩半。當不適用三通連接而直接焊接的時候，支管不分開。而夾套管應該均分為，兩半。

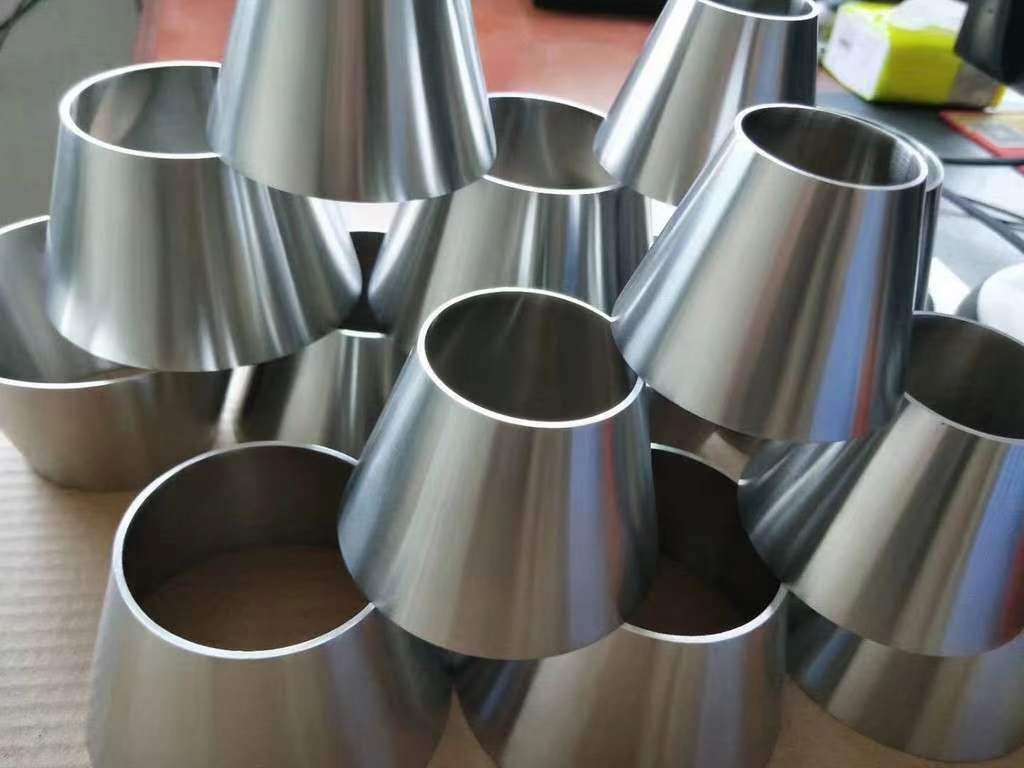

異徑管應該選用標注你得對焊性，并按照標準安裝，為減少內外管的相互的防癌，內管的異徑管與套管的異徑管的大口徑的端部應該錯開50mm的距離。

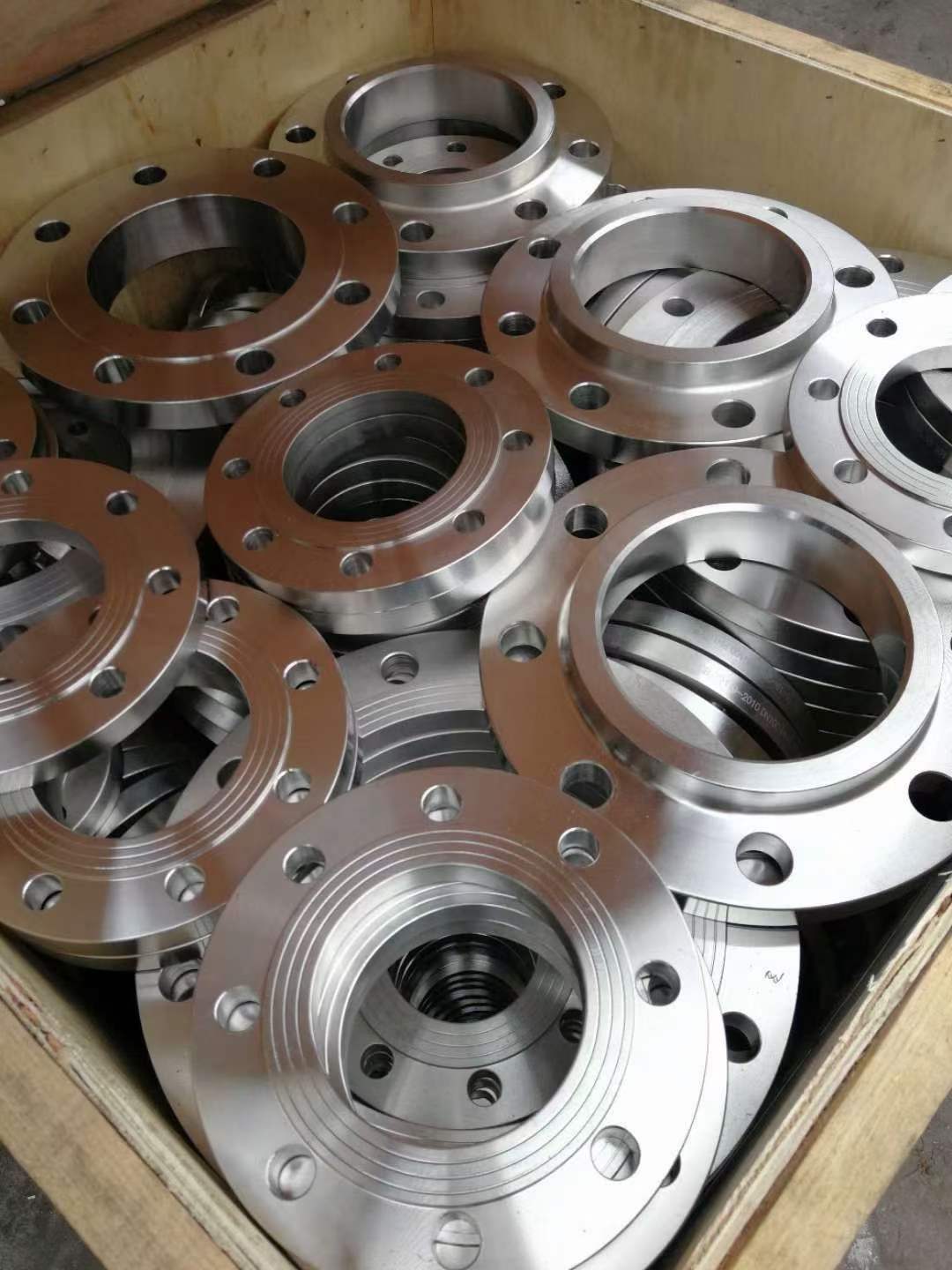

當內管為碳鋼材質的時候，法蘭的采用帶頸平焊夾套法蘭，為石化標準。當內管為不銹鋼材質的時候，應該使用嵌板式夾套法蘭。
對于非常粘稠和一些對拒不過熱化比較敏感的工藝介質伴熱，熱水夾套具有明顯的優勢。由于夾套管在設計和施工過程中都比較復雜，如果在施工的過程中，對夾套管進行修改，不僅會造成很大的經濟損失，也會耽誤工期。這就要求設計者必須遵循設計原則，才能實現安全平穩的運行，達到最佳的伴熱效果，實現工藝要求。
內灣管彎頭的工程尺寸應該和管子一致，內外管彎頭的彎曲半徑應該相同或者相近。一般當比較小的時候外觀的彎曲半徑去公稱直徑的1倍，內管彎曲半徑玩1.5倍的公稱直徑，當比較打的時候外觀的內管的彎曲半徑一般取為工程之間的1倍，當數量不多時候，內外管均選用標準件，單將外管的尺寸擴大一個尺寸級別總之，選用師應該綜合考慮交貨周期和材料的成本費用。
夾套用的等徑的或者異徑的三通，加工成剖切型，現場的組對焊接。在是贊同的直管外，內管公稱通徑的原則上比外管的等級小2.從大口徑管線上引出的直管應該只用焊接短管。當使用凸臺的時候，映出的方式，以避免碰撞外套管。當三通或者凸臺不能滿足壓力的要求的時候，應使用加強版的進行加強。
外套管的使用三通引出支管的時候，三通的應均分為兩半。當不適用三通連接而直接焊接的時候，支管不分開。而夾套管應該均分為，兩半。
異徑管應該選用標注你得對焊性，并按照標準安裝，為減少內外管的相互的防癌，內管的異徑管與套管的異徑管的大口徑的端部應該錯開50mm的距離。
當內管為碳鋼材質的時候，法蘭的采用帶頸平焊夾套法蘭，為石化標準。當內管為不銹鋼材質的時候，應該使用嵌板式夾套法蘭。
對于非常粘稠和一些對拒不過熱化比較敏感的工藝介質伴熱，熱水夾套具有明顯的優勢。由于夾套管在設計和施工過程中都比較復雜，如果在施工的過程中，對夾套管進行修改，不僅會造成很大的經濟損失，也會耽誤工期。這就要求設計者必須遵循設計原則，才能實現安全平穩的運行，達到最佳的伴熱效果，實現工藝要求。
