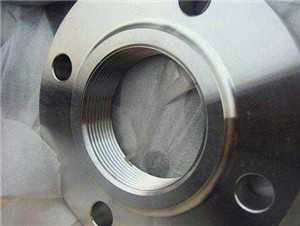

不銹鋼法蘭
-
一、對于法蘭和管道之間以及管道和設備之間的互連很重要。
零件，在機械、石油化工、核工業等諸多領域廣泛用作可拆卸連接件[1-3]。普通法蘭通常用單層石墨墊片或金屬密封圈密封，法蘭之間用螺栓或卡箍成對連接，提供預緊力。400以上。在C的空氣環境中，石墨墊片的石墨容易氧化，導致法蘭密封失效，進而無法在高溫下長期使用。
金屬密封圈廣泛應用于核電領域，16J，耐空氣氧化，可在400 oC空氣環境下長期使用。但在強腐蝕介質條件下易腐蝕失效，不適合在強腐蝕介質條件下長期作用。
二、法蘭由高溫鎳基合金制成，法蘭的凹面在凹槽內。設置柔性石墨纏繞墊片和金屬C形圈，密封面由陽法蘭的中心凸臺形成。其中陰法蘭石墨纏繞墊片和陽法蘭凸臺形成第一層密封，密封面具有良好的耐腐蝕性。C形密封圈的凹槽內側與石墨纏繞墊片的外側形成第二密封，凹槽兩側的倒角處設有進氣口和出氣口。石墨纏繞墊片受惰性氣體保護，防止石墨纏繞墊片氧化，從而保證新法蘭在超高溫、強腐蝕環境下穩定安全運行。
三、在室溫下測試石墨纏繞墊片的密封性能
密封試驗在高溫和高溫條件下進行。在室溫下，將金屬C形密封圈的保護氣體通道壓力調至O.Ol MPa，然后向管道中通入0.7 MPa的Ar，根據管道壓力的變化判斷石墨纏繞墊片的密封性能。在750℃下測試石墨纏繞墊片的密封性能時，管道中的壓力從0.1 MPa、0.3 MPa和0.6 MPa逐漸增加到0.7 MPa。壓力穩定后開始計時，保壓2小時以上測試高溫密封性能。石墨纏繞墊片密封性能試驗完成后，計算石墨纏繞墊片的泄漏率，然后進行金屬C形密封圈的密封性能試驗。
四、從圖6可以看出，未使用的石墨纏繞在墊圈表面。
光滑，石墨均勻覆蓋在纏繞墊片上，石墨密度高，密封效果好。雙密封法蘭在750 oC下密封700 h后，所用石墨墊片光滑完好，對密封效果影響不大。普通法蘭在550℃密封700 h后，法蘭所用的石墨纏繞墊片被氧化分解，只剩下未反應的金屬纏繞帶。在這種工況下，石墨纏繞墊片失去密封作用，法蘭墊片無法密封。從以上圖片的對比可以看出，雙重密封的石墨纏繞墊片由于是在無氧氣氛下使用，密封效果達到了預期的目的。
